3,000 खींच, लोड के तहत: हम बैग के उस हिस्से का परीक्षण कैसे करते हैं जो पहले विफल हो जाता है

सीलॉक लैब की श्रृंखला में तीसरा: जिपर जीवन परीक्षक, और तनाव के बिना जिपर साइकिल चलाना आपको लगभग कुछ भी नहीं बताता है

डोंगगुआन, चीन - [महीना दिन], 2026- किसी भी बैग फैक्ट्री से पूछें कि वारंटी के दावे कहाँ से आते हैं और आपको वही उत्तर मिलेगा, एक आह के साथ। कपड़ा नहीं. सीम नहीं. ज़िपर.

यह तब समझ में आता है जब आप सोचते हैं कि ज़िपर क्या है: दर्जनों गतिशील घटकों वाले बैग का एकमात्र हिस्सा, जिसे दिन में कई बार संचालित किया जाता है, आमतौर पर एक अधीर हाथ से, अक्सर जब बैग को कारण के बिंदु से परे भर दिया जाता है। बैग पर बाकी सब कुछ स्थिर रहता है। ज़िपर जीविकोपार्जन का काम करता है।

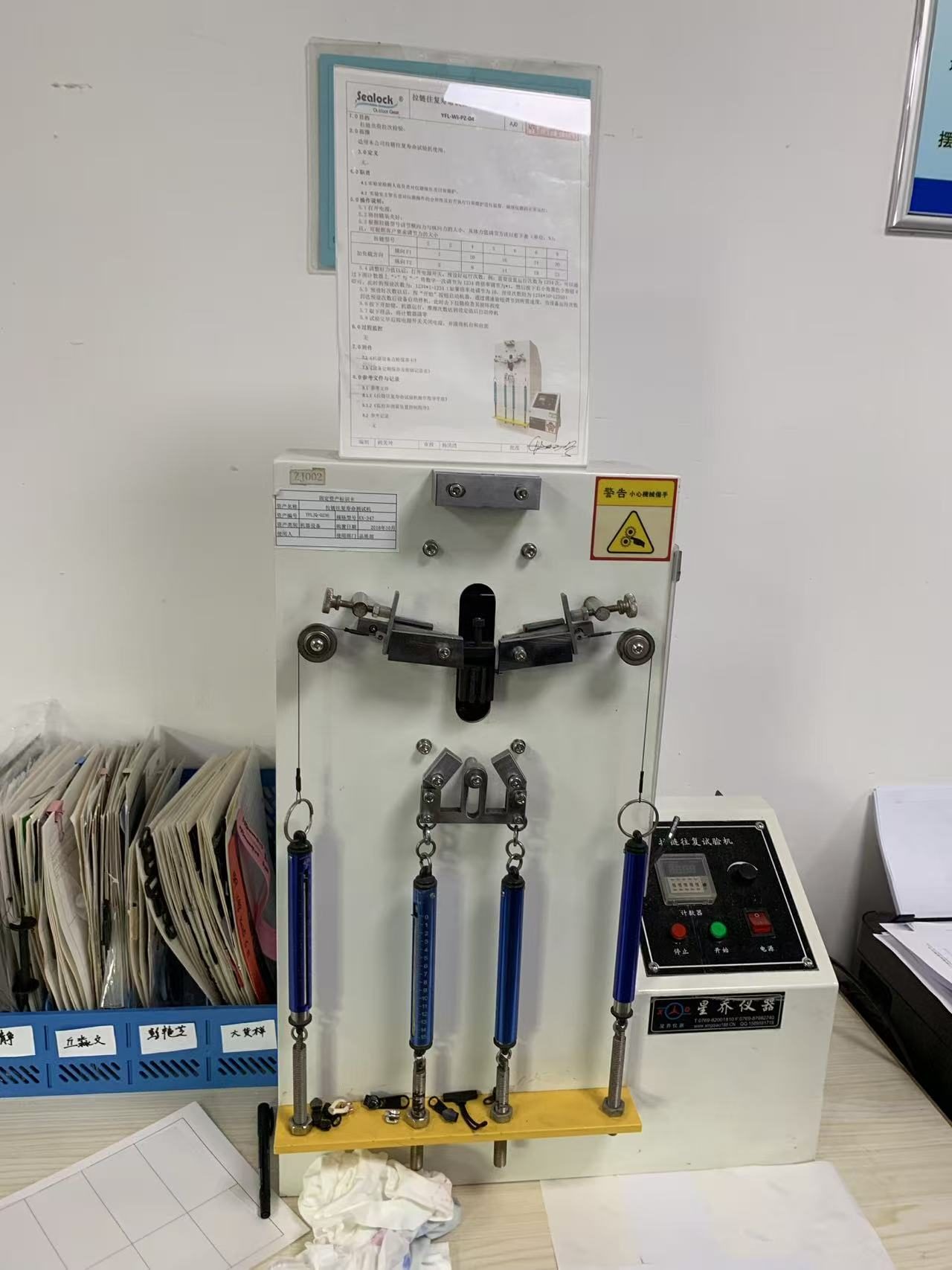

तो हमारी प्रयोगशाला में एक मशीन है जिसका पूरा काम ज़िपर को तब तक खोलना और बंद करना है जब तक कि कुछ न हो जाए। तस्वीर में इसका काउंटर 3,000 चक्रों पर सेट है। यह उन सभी को मापे गए भार के तहत चलाएगा, और फिर अपने आप रुक जाएगा।

अधिकांश ज़िपर "परीक्षण" जो गलती करते हैं

यहां वह चीज़ है जो वास्तविक ज़िपर परीक्षण को प्रदर्शन से अलग करती है:भार.

ऐसा रिग बनाना आसान है जो सपाट और आराम से पड़े ज़िपर पर पुलर को आगे और पीछे स्लाइड करता है। इसे 5,000 बार चलाएँ, फिल्माएँ, ब्रोशर में रखें। समस्या यह है कि पृथ्वी पर कोई भी ज़िपर उस तरह से नहीं रहता है। एक वास्तविक ज़िपर हर बार उपयोग के दौरान तनाव में रहता है - क्योंकि बैग भरा हुआ है। सामग्री बाहर की ओर धकेलती है, जब आप स्लाइडर को इसके साथ खींचते हैं तो चेन बग़ल में अलग हो जाती है, और बैग को जितना ज़ोर से पैक किया जाता है, उन दोनों की स्थिति उतनी ही ख़राब हो जाती है।

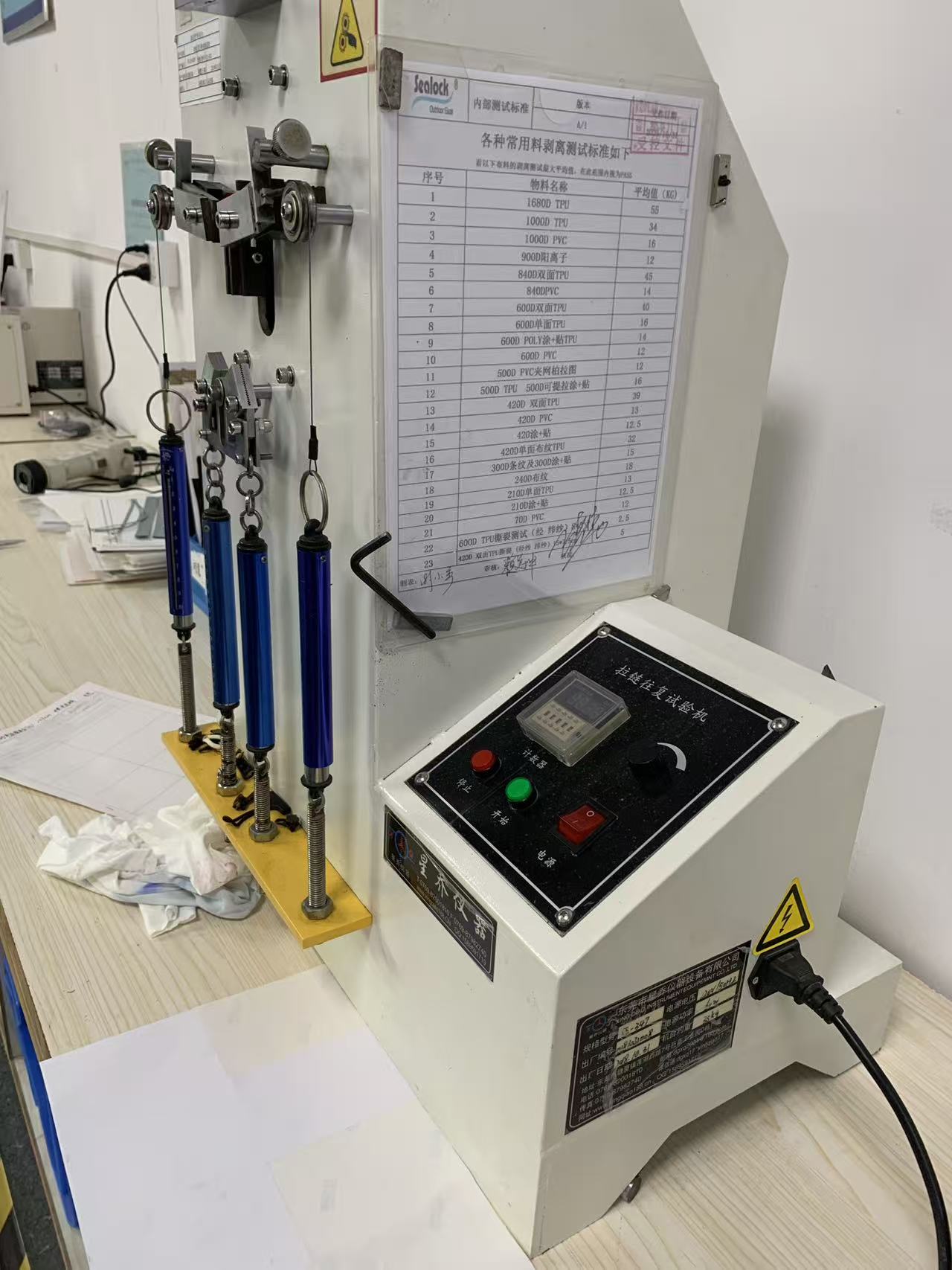

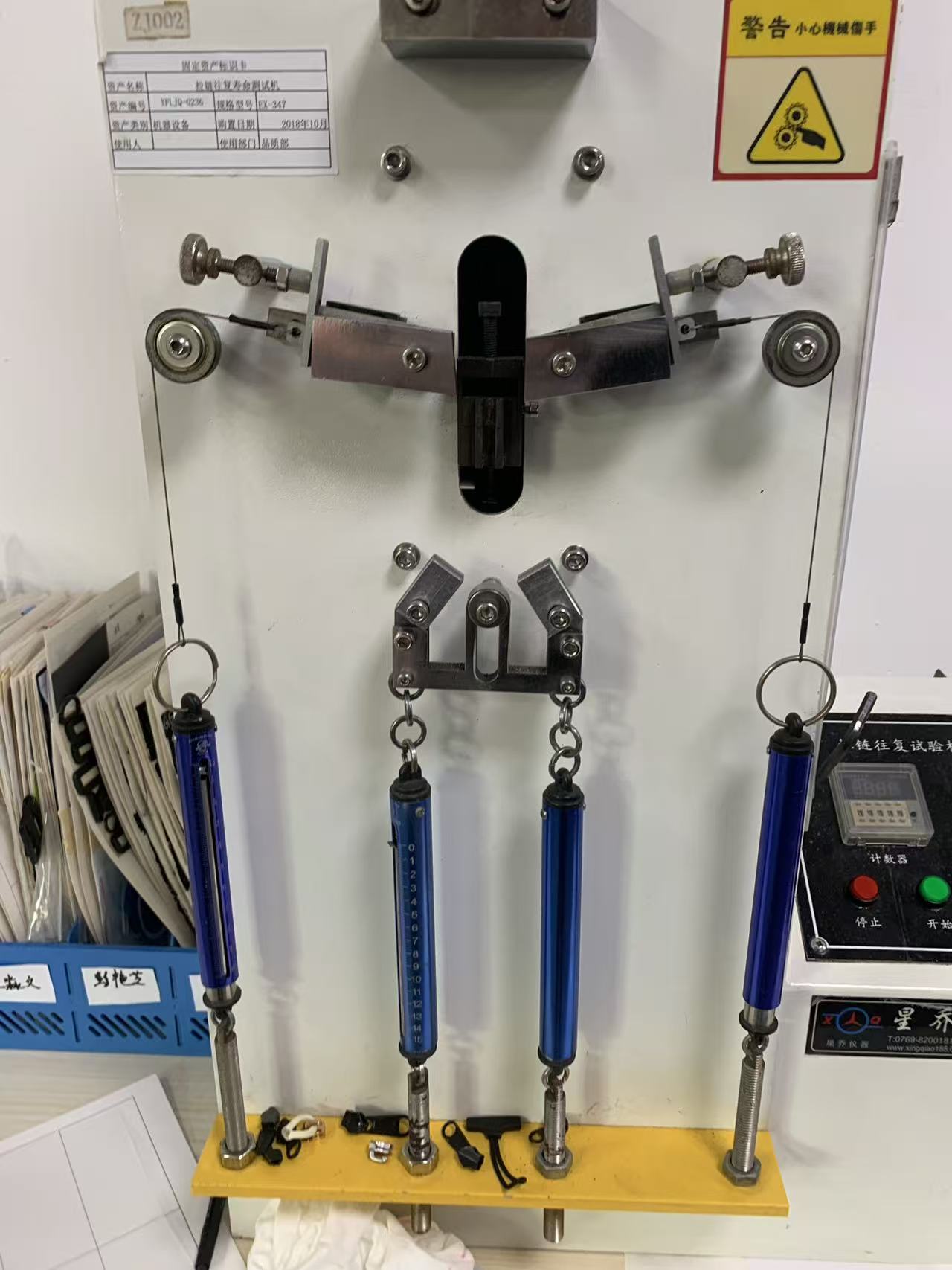

इसीलिए यह मशीन एक साथ दो दिशाओं में नमूने पर वजन लटकाती है। एक पार्श्व बल (F1) श्रृंखला के दो हिस्सों को अलग खींचता है, एक भरे हुए बैग का अनुकरण करते हुए अपने स्वयं के ज़िपर को खोलने की कोशिश करता है। एक अनुदैर्ध्य बल (F2) यात्रा की रेखा के साथ काम करता है, स्लाइडर को खींचते समय लोड करता है। चार कैलिब्रेटेड स्प्रिंग गेज लागू होते हैं और उन बलों को प्रदर्शित करते हैं। तभी मशीन साइकिल चलाना शुरू कर देती है।

अंतर अकादमिक नहीं है. साइकिल से उतारी गई एक जिपर हजारों साइकिलों तक खुशी से चलेगी और आपको कुछ नहीं बताएगी। पार्श्व भार के तहत चक्रित वही जिपर आपको दिखाएगा कि यह क्षेत्र में कैसे विफल होने जा रहा है: दांत जो स्लाइडर के पीछे अलग होने लगते हैं, एक स्लाइडर जो चौड़ा हो जाता है और चेन को लॉक करना बंद कर देता है, एक पुल टैब जो इसके लगाव पर थक जाता है, एक टेप जो जहां इसे लगाया गया है वहां से दूर हो जाता है।

भार का अनुमान नहीं लगाया गया है - उन्हें ज़िपर आकार के अनुसार रखा गया है

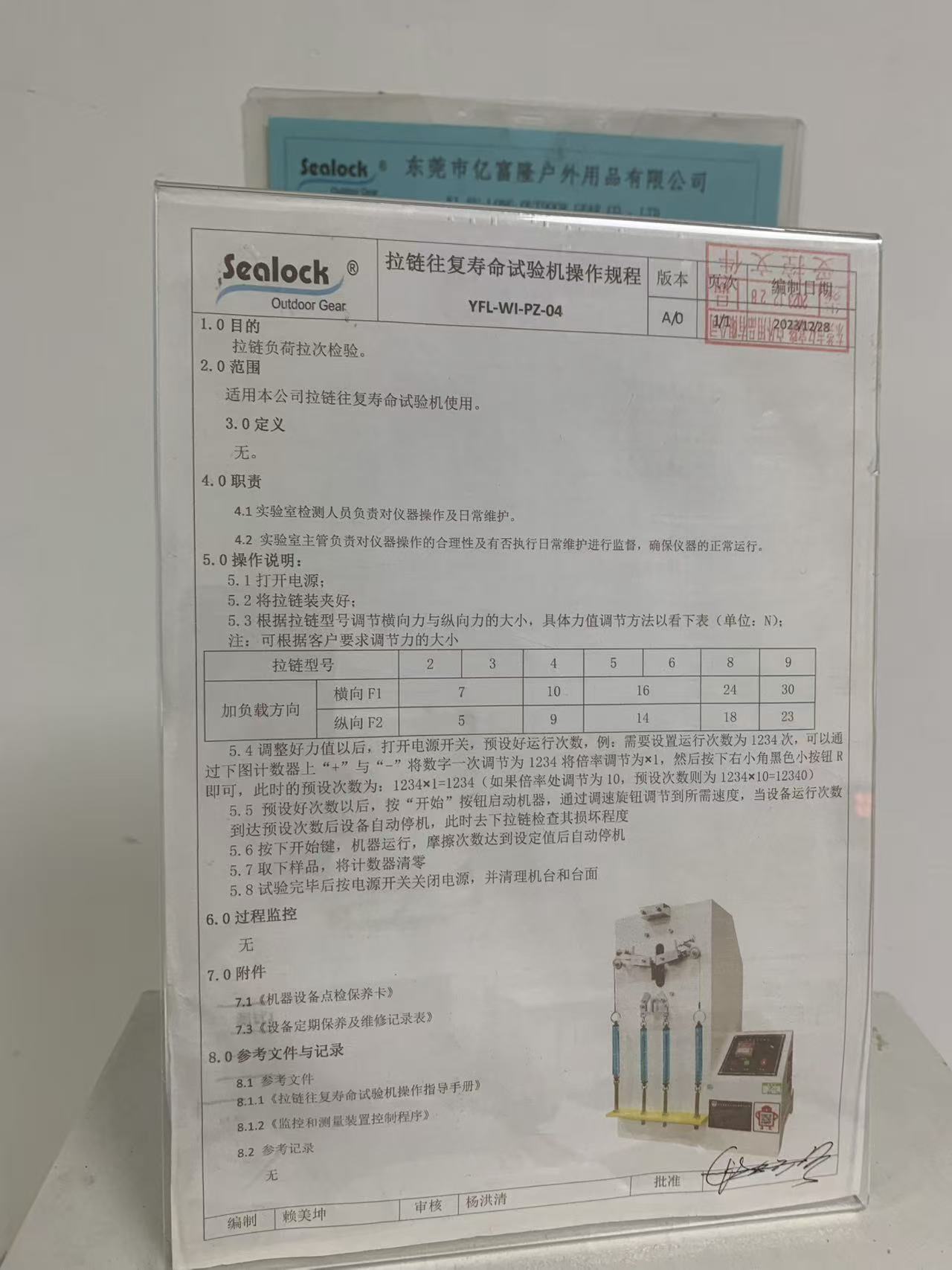

मशीन नियंत्रित प्रक्रिया YFL-WI-PZ-04, संशोधन A/0 पर चलती है, और उस दस्तावेज़ का केंद्र एक छोटी तालिका है। यह प्रत्येक ज़िपर गेज के लिए, न्यूटन में पार्श्व बल (F1) और अनुदैर्ध्य बल (F2) निर्धारित करता है - क्योंकि एक दस्तावेज़ थैली पर #3 ज़िपर और हेवी-ड्यूटी डफ़ल पर #9 ज़िपर का एक ही लोड पर परीक्षण करने का कोई व्यवसाय नहीं है:

• आकार 2-3:एफ1 7 एन, एफ2 5 एन
• आकार 4:एफ1 10 एन, एफ2 9 एन
• आकार 5-6:एफ1 16 एन, एफ2 14 एन
• आकार 8:एफ1 24 एन, एफ2 18 एन
• आकार 9:एफ1 30 एन, एफ2 23 एन

उस तालिका के बारे में ध्यान देने योग्य दो बातें। सबसे पहले, ज़िपर के साथ लोड स्केल होता है, इसलिए परीक्षण एक-आकार-सभी के लिए फिट होने के बजाय आनुपातिक होता है - एक भारी श्रृंखला में अधिक समय लगने की उम्मीद होती है, और इस तरह से परीक्षण किया जाता है। दूसरा, प्रक्रिया में एक स्पष्ट नोट है:बल मूल्यों को ग्राहक की आवश्यकता के अनुसार समायोजित किया जा सकता है।यदि किसी ब्रांड के स्वयं के विनिर्देशन के लिए अलग लोड की आवश्यकता होती है, या भारी लोड की आवश्यकता होती है क्योंकि उनका अंतिम उपयोग क्रूर होता है, तो मशीन हमारे नंबर के बजाय उनके नंबर पर सेट होती है। घर का मानक फर्श होना चाहिए, छत नहीं।

वास्तव में एक रन कैसे चलता है

यह प्रक्रिया इतनी छोटी है कि इसे एक मिनट में पढ़ा जा सकता है, जो एक ऐसे परीक्षण का संकेत है जिसकी प्रशंसा के बजाय समीक्षा की जाती है:

• बिजली चालू करें और जिपर को फिक्स्चर में दबा दें।
• उस ज़िपर आकार के लिए तालिका के अनुसार पार्श्व और अनुदैर्ध्य बल सेट करें - या ग्राहक की विशिष्टता के अनुसार।

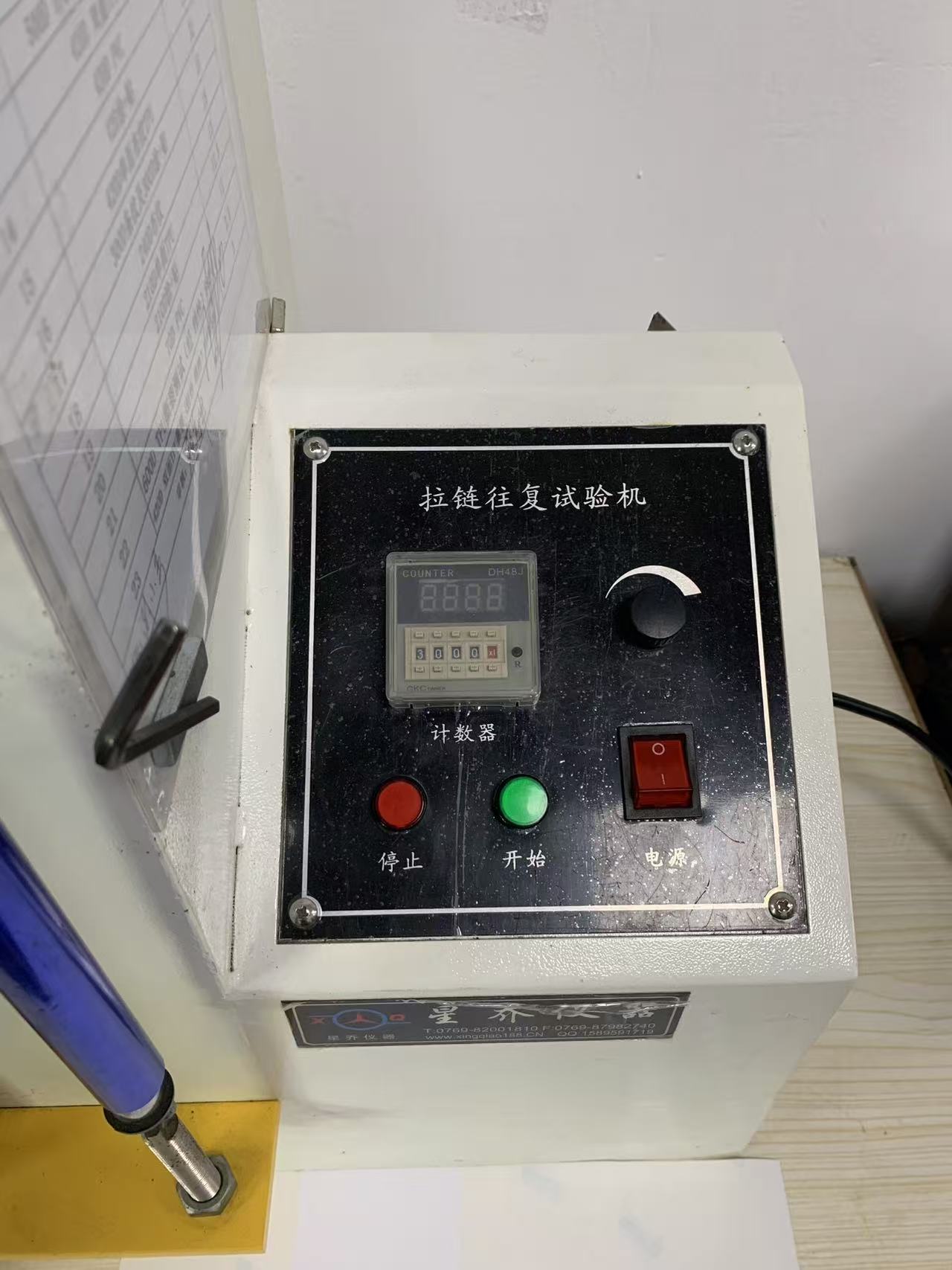

• इसके गुणक का उपयोग करके, काउंटर पर चक्र गणना सेट करें: 1234 ×1 पर 1,234 चक्र है; ×10 पर वही सेटिंग 12,340 है। यह एक छोटा यांत्रिक विवरण है जिसने एक से अधिक कारखानों में एक से अधिक परीक्षणों को बर्बाद कर दिया है, यही कारण है कि इसे स्मृति में छोड़े जाने के बजाय दस्तावेज़ में लिखा गया है।
• स्टार्ट दबाएँ और डायल पर गति सेट करें। मशीन चक्रित होती है और पूर्व निर्धारित गिनती तक पहुंचने पर स्वचालित रूप से बंद हो जाती है।
• ज़िपर हटाएँ और क्षति की जाँच करें - यह वास्तविक परिणाम है, तथ्य यह नहीं कि यह बच गया।
• काउंटर को शून्य करें, बिजली बंद करें, मशीन और बेंच को साफ करें।

वह अंतिम पंक्ति हाउसकीपिंग की तरह दिखती है। यह केवल हाउसकीपिंग नहीं है: एक काउंटर को बिना शून्य किए छोड़ देने से अगले व्यक्ति का 3,000-चक्र का परीक्षण चुपचाप 300-चक्र वाला बन जाता है।

सामान की तुलना में वाटरप्रूफ गियर के लिए यह अधिक महत्वपूर्ण क्यों है?

एक मानक नायलॉन कुंडल ज़िपर एक क्षमा योग्य चीज़ है। जलरोधक और वायुरोधी ज़िपर जिन्हें हम सूखे बैग और कूलर में वेल्ड करते हैं, वे नहीं हैं, और इसके कारण संरचनात्मक हैं।

वे डिज़ाइन के हिसाब से सख्त हैं - टाइट, लेपित दांतों का जुड़ाव जो पानी और ठंडी हवा को बाहर रखता है, वही चीज़ है जो उन्हें खींचने के लिए भारी बनाती है। उस प्रतिरोध का मतलब है कि प्रत्येक चक्र नरम कुंडल ज़िपर की तुलना में स्लाइडर, टेप और पुल टैब में अधिक बल संचारित करता है। वे टेप पर एक पॉलिमर कोटिंग भी रखते हैं, और पर्याप्त चक्रों के बाद कोटिंग्स किसी मोड़ या तनाव बिंदु पर टूट सकती हैं - और वाटरप्रूफ ज़िपर की कोटिंग में दरार कोई कॉस्मेटिक मुद्दा नहीं है, यह एक रिसाव है। अंत में, हमारे उत्पादों पर जिपर टेप को आमतौर पर सीधे शरीर में वेल्ड किया जाता है, इसलिए एक गतिशील घटक और एक सीलबंद संरचना के बीच का इंटरफ़ेस स्वयं एक ऐसी जगह है जहां थकान से बचना होता है।

इन सबका अर्थ यह है कि वाटरप्रूफ जिपर के दावे का ईमानदार संस्करण "यह सील करता है" नहीं है। यह "गीले हाथ से झटके से खोले जाने के एक सीज़न के बाद भी सील है।" यह जानने का एकमात्र तरीका है कि शिपिंग से पहले इसे लोड के तहत चक्रित करें और फिर देखें।

जब यह रुकेगा तो हम क्या खोज रहे होंगे

चक्र गणना सेटअप है; बाद में निरीक्षण परिणाम है। पूर्ण किए गए नमूने पर हम जांच कर रहे हैं कि क्या चेन अभी भी पूरी तरह से बंद है और स्लाइडर के पीछे लॉक हो गई है, क्या स्लाइडर चौड़ा हो गया है या छूटना शुरू हो गया है, क्या दांत विकृत हो गए हैं या टेप से दूर हो गए हैं, क्या पुल टैब और उसका लगाव बरकरार है, और - लेपित जलरोधक श्रृंखलाओं के लिए - क्या कोटिंग दरार दिखाती है या फोल्ड लाइन के साथ घिसती है जहां स्लाइडर गुजरता है।

यहां विफलता स्वचालित रूप से अस्वीकृत जिपर नहीं है। अक्सर यह एक विशिष्ट बातचीत होती है: एक बैग के लिए एक भारी गेज जो अधिक भरा होने वाला है, एक अलग स्लाइडर या लॉकिंग प्रकार, अंतिम स्टॉप पर एक सुदृढीकरण जहां लोड केंद्रित होता है, या एक डिज़ाइन परिवर्तन जो जिपर को बैग का हिस्सा बनने से रोकता है जो पहले स्थान पर लोड ले जाता है। यह ग्राहक द्वारा की गई खोज कभी नहीं होनी चाहिए।

पंजीकृत, अंशांकित, और जानबूझकर उबाऊ

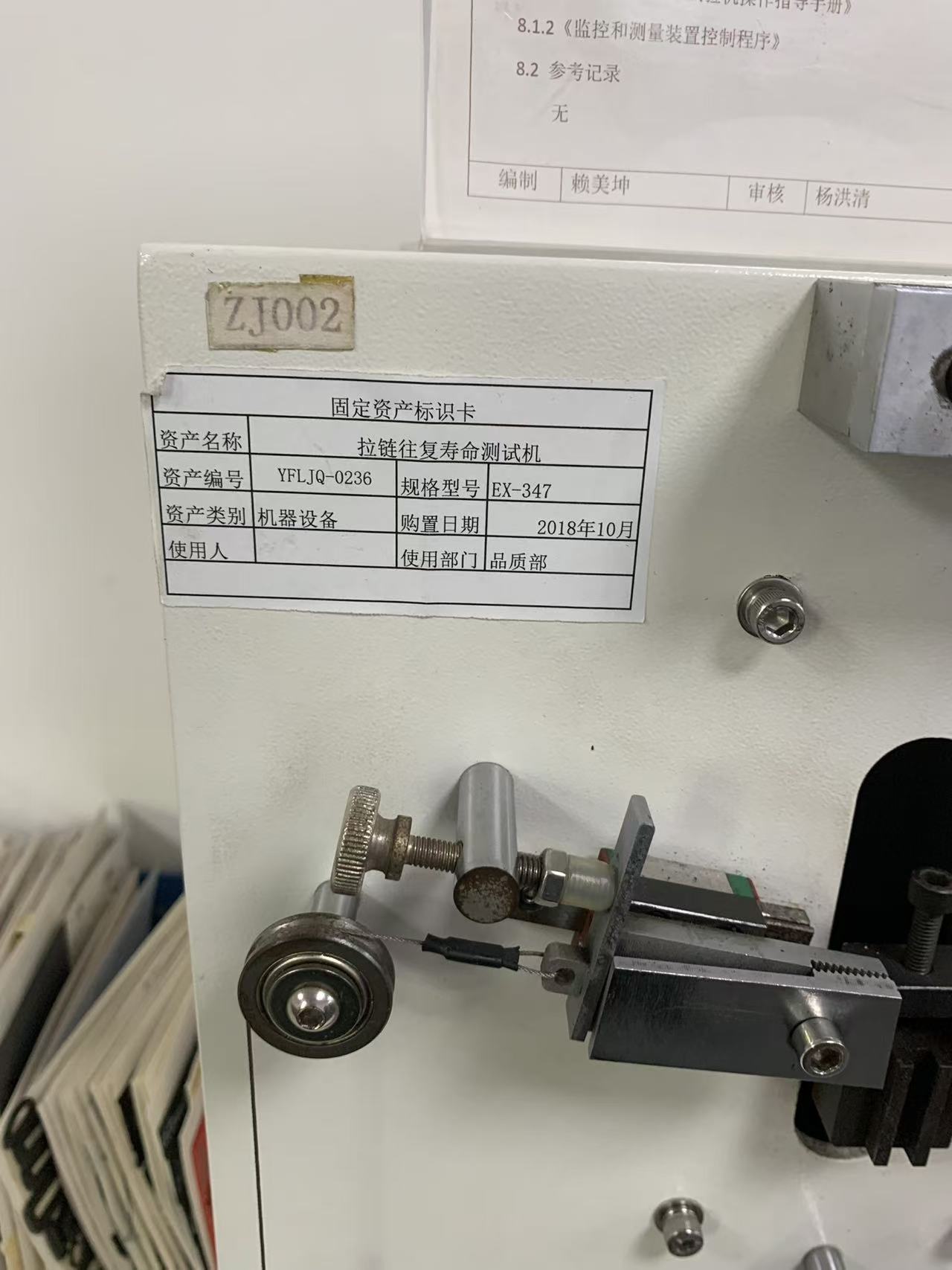

इस श्रृंखला के अन्य उपकरणों की तरह, यह अपने शरीर पर कागजी कार्रवाई करता है: एक परिसंपत्ति कार्ड जो इसे कंपनी की संपत्ति YFLJQ-0236, मॉडल EX-347 के रूप में पहचानता है, अक्टूबर 2018 में खरीदा गया और गुणवत्ता विभाग को सौंपा गया, और एक मशीन आईडी - ZJ002 - पैनल पर स्टेंसिल किया गया। इसके बगल में एक अंशांकन लेबल है, जिसे दिसंबर 2025 में अंशांकित किया गया है और दिसंबर 2026 में पुन: अंशांकन किया जाना है।

वह संयोजन - एक नामित मालिक, एक दस्तावेजी प्रक्रिया, वास्तविक संख्याओं के साथ एक लोड तालिका, और एक निर्धारित चक्र पर एक बाहरी अंशांकन - वह है जो "इस जिपर ने 16 एन पार्श्व भार के तहत 3,000 चक्र पारित किया" जैसे वाक्य को ग्राहक के इंजीनियर के लिए कुछ अर्थ देने की अनुमति देता है। इसके बिना, वही वाक्य महज़ एक अच्छी गोल संख्या है।

दीवार पर एक और चादर

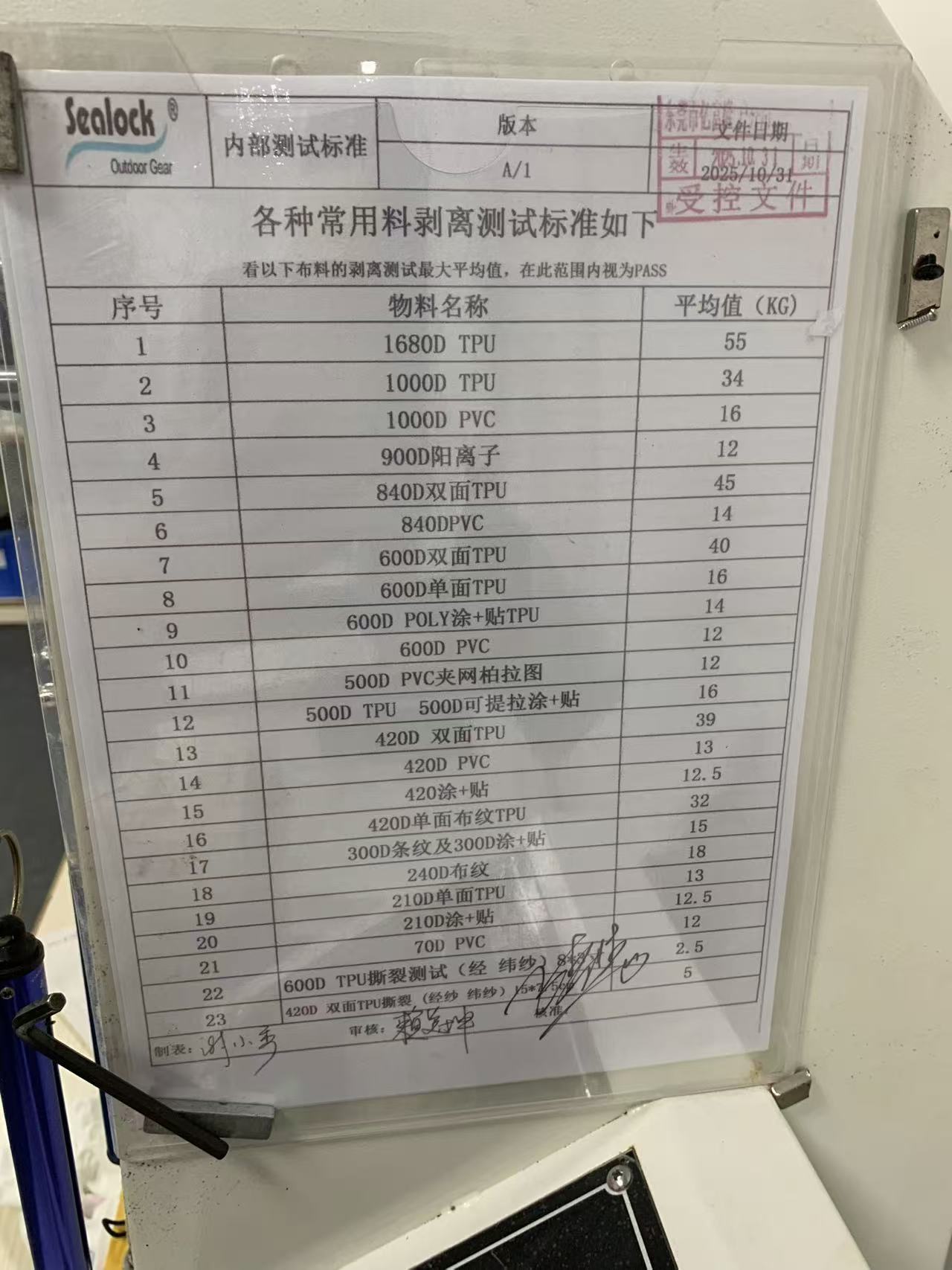

यदि आप तस्वीरों में इस मशीन को देखते हैं, तो इसके बगल में एक और नियंत्रित दस्तावेज़ लगाया गया है: एक आंतरिक परीक्षण मानक जो हमारे द्वारा नियमित रूप से उपयोग की जाने वाली बीस से अधिक सामग्रियों में छील और बंधन ताकत के लिए किलोग्राम में स्वीकृति मूल्यों को सूचीबद्ध करता है - 1680 डी टीपीयू, 840 डी डबल-साइडेड टीपीयू, 600 डी सिंगल- और डबल-साइडेड टीपीयू, पीवीसी और लेपित लैमिनेट्स, प्रत्येक की अपनी पास सीमा होती है, साथ ही नीचे आंसू-शक्ति मानदंड भी होते हैं। यह एक अलग उपकरण से संबंधित है, और यह इस श्रृंखला के अगले लेख का विषय है।

लेकिन यह यहां चिह्नित करने लायक है, क्योंकि यह उस प्रश्न का उत्तर देता है जो लोग शायद ही कभी किसी कारखाने से पूछते हैं:कौन सा नंबर पास के रूप में गिना जाता है?परीक्षण गुणवत्ता नियंत्रण का केवल आधा हिस्सा है। लिखित होने के बाद, संशोधन-नियंत्रित स्वीकृति मानदंड - ताकि परिणाम की तुलना पहले से सहमत किसी चीज़ से की जा सके, न कि नमूना रखने वाला व्यक्ति जिसकी उम्मीद कर रहा था - दूसरा भाग है।

सीलॉक के बारे में

सीलॉक (डोंगगुआन यिफुलोंग आउटडोर प्रोडक्ट्स कंपनी लिमिटेड), 2003 में स्थापित, उच्च आवृत्ति वाले वेल्डेड वॉटरप्रूफ बैग, सॉफ्ट-साइडेड कूलर बैग और इन्फ्लेटेबल वॉटर गियर का निर्माता है, जिसका उत्पादन आधार डोंगगुआन, चीन और हो ची मिन्ह सिटी, वियतनाम में है। कंपनी पंजीकृत, बाह्य रूप से कैलिब्रेटेड उपकरणों, नियंत्रित संचालन प्रक्रियाओं और प्रलेखित आंतरिक स्वीकृति मानकों के साथ एक इन-हाउस परीक्षण प्रयोगशाला संचालित करती है, जो दुनिया भर में OEM और ODM कार्यक्रमों के लिए सामग्री अनुमोदन, उत्पाद विकास और उत्पादन गुणवत्ता नियंत्रण का समर्थन करती है। इसके सिस्टम और प्रमाणपत्रों में ISO 9001, BSCI, SMETA और GRS शामिल हैं।
