वाटरप्रूफ फोन पाउच का परीक्षण कैसे किया जाता है

सीलॉक एक वाटरप्रूफ फोन पाउच निर्माता और OEM आपूर्तिकर्ता है। बाज़ार में प्रत्येक थैली को जलरोधी बताया गया है; बहुत ही कम ऐसे परीक्षण किए गए हैं जिनका कोई मतलब हो। किसी भी अन्य वॉटरप्रूफ उत्पाद की तुलना में यहां अंतर अधिक मायने रखता है, क्योंकि ग्राहक गीले तौलिये को जोखिम में नहीं डाल रहे हैं - वे अपने फोन को जोखिम में डाल रहे हैं। यह मार्गदर्शिका बताती है कि फोन पाउच का वास्तव में परीक्षण कैसे किया जाता है, रेटिंग के पीछे अंतरराष्ट्रीय मानक से लेकर उत्पादन लाइन पर जांच, अंतिम शिपमेंट निरीक्षण और तीन मिनट का परीक्षण जो खरीदार स्वयं चला सकता है।

रेटिंग के पीछे मानक

जल-प्रवेश रेटिंग IEC 60529 (समकक्ष EN 60529, ISO 20653, AS/NZS 60529 और JIS C 0920 सहित संबंधित मानकों के साथ) से आती है। पैमाना ऊर्ध्वाधर टपकन से लेकर उच्च दबाव वाली भाप की सफाई तक चलता है, और प्रत्येक स्तर अपने स्वयं के उपकरण, प्रवाह दर और अवधि के साथ वास्तव में एक अलग परीक्षण है:

रेटिंग	स्थिति	परीक्षण पैरामीटर
IPX0	सुरक्षा नहीं	परीक्षण नहीं किया गया
आईपीएक्स1	लंबवत टपकना	10 मिनट के लिए 1 मिमी/मिनट, आइटम 1 आरपीएम पर घूम रहा है
IPX2	टपकता हुआ, 15° झुका हुआ	3 मिमी/मिनट, सामान्य स्थिति से 15° तक झुका हुआ
IPX3	पानी का छिड़काव	ऊर्ध्वाधर से ±60° तक स्प्रे करें; 60° चाप, या ~10 एल/मिनट नोजल, मिनट पर दोलनशील ट्यूब। 5 मिनट
IPX4	किसी भी दिशा से छींटे पड़ना	~180° आर्क (या 5 आरपीएम पर टर्नटेबल) पर समान उपकरण; सामान्य "स्पलैश-प्रूफ" बेंचमार्क
आईपीएक्स5	जल जेट	6.3 मिमी नोजल, 12.5 एल/मिनट ~30 केपीए पर, 2.5-3 मीटर से, मिनट। 3 मिनट
IPX6	शक्तिशाली जल जेट	12.5 मिमी नोजल, 100 लीटर/मिनट ~100 kPa पर - मूसलाधार बारिश और धुलाई की स्थिति
IPX7	अस्थायी विसर्जन	30 मिनट के लिए 1 मीटर
IPX8	निरंतर विसर्जन	1 मीटर से अधिक, निर्माता द्वारा घोषित गहराई और अवधि तक
IPX9K	उच्च दबाव, उच्च तापमान वाले जेट	0°, 30°, 60° और 90° पर चार नोजल; ~80-100 बार 80±5°C पर - औद्योगिक और ऑटोमोटिव वाशडाउन

पैमाने के बारे में खरीदार दो बातें ग़लत समझते हैं

सबसे पहले, रेटिंग संचयी नहीं हैं।IPX7 रेटेड उत्पाद को आवश्यक रूप से IPX5 या IPX6 पर जल जेट के विरुद्ध मान्य नहीं किया गया है, क्योंकि प्रवेश की भौतिकी काफी भिन्न होती है - निरंतर स्थैतिक दबाव एक सशक्त दिशात्मक जेट से एक अलग समस्या है। इसीलिए दोनों की आवश्यकता वाले उत्पादों का परीक्षण किया जाता है और उन्हें IPX6/IPX7 या IPX6/IPX8 लेबल दिया जाता है, न कि यह मान लिया जाता है कि उच्च संख्या में सब कुछ शामिल है।

दूसरा, IPX1 से IPX6 स्प्रे परीक्षण हैं, विसर्जन परीक्षण नहीं।वे बारिश, छींटे और नली-डाउन सफाई का अनुकरण करते हैं - जैकेट, स्पीकर या लाइट फिटिंग के लिए उपयोगी बेंचमार्क, लेकिन उस उत्पाद के लिए अप्रासंगिक जिसका पूरा उद्देश्य पानी के नीचे जा रहा है। IPX4 रेटेड फ़ोन पाउच तैराक को कुछ नहीं बताता। यही कारण है कि, इस श्रेणी के लिए, केवल दो स्तर ही सार्थक हैं:

• IPX7- 30 मिनट के लिए 1 मीटर तक विसर्जन। मानक ज्यामिति के बारे में सटीक है: वस्तु का निचला भाग 1 मीटर से अधिक नहीं और शीर्ष सतह से कम से कम 15 सेमी नीचे बैठता है। एक निश्चित, दोहराने योग्य परीक्षण।
• IPX8- शर्तों के तहत, 1 मीटर से अधिक निरंतर विसर्जननिर्माता निर्दिष्ट करता है. व्यवहार में इसका मतलब अक्सर 3-5 वायुमंडलों पर परीक्षण करना होता है, जो लगभग 30 से 50 मीटर पानी के बराबर होता है। चूँकि स्थितियाँ निर्माता-परिभाषित हैं, IPX8 दावा केवल तभी सार्थक है जब गहराई और अवधि घोषित की जाती है।

वह अंतिम बिंदु सबसे उपयोगी चीज़ है जिसे एक खरीदार जान सकता है। अकेले "IPX8" अप्राप्य है; "IPX8 से 30 मीटर" एक ऐसा दावा है जिसका परीक्षण और ऑडिट किया जा सकता है।

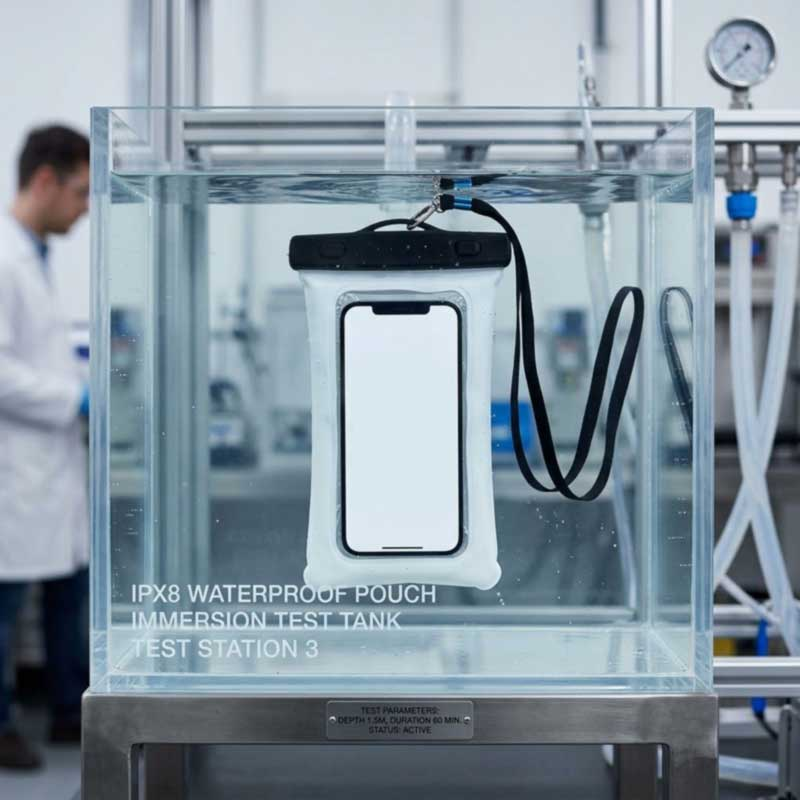

प्रयोगशाला विसर्जन परीक्षण कैसे चलता है

यह प्रक्रिया "पानी में डालो और देखो" से अधिक अनुशासित है:

1. स्थापित करना- आइटम ठीक वैसे ही बंद किया जाता है जैसे कोई उपयोगकर्ता इसे बंद करता है, प्रत्येक सील और क्लोजर लगा हुआ होता है, और कोई भी उद्घाटन जिसमें सामान्य रूप से एक पट्टा या फिटिंग होती है, अनुकरण किया जाता है।
2. टैंक- वस्तु को नीचे से छुए बिना पूरी तरह से डुबाने के लिए पर्याप्त बड़ा, इसलिए निर्दिष्ट गहराई वास्तविक है।
3. विसर्जन- निर्दिष्ट समय के लिए निर्दिष्ट गहराई पर रखा गया; IPX7 के लिए यह 30 मिनट के लिए 1 मीटर है।
4. अभिविन्यास- आइटम को अलग-अलग कोणों पर परीक्षण करने के बारे में निर्णय लिया जाता है, क्योंकि एक सील अलग-अलग व्यवहार कर सकती है, यह इस बात पर निर्भर करता है कि कौन सा चेहरा सबसे ऊपर है।
5. हटाना एवं निरीक्षण करना- वस्तु को बाहरी रूप से सुखाया जाता है, खोला जाता है, और प्रवेश के लिए निरीक्षण किया जाता है। अंदर अवशोषक कागज नमी का भी पता लगाता है।

IPX8 उत्पाद के लिए, एक कठोर योग्यता प्रोटोकॉल आगे बढ़ता है - पहले एक दबाव-क्षय स्क्रीनिंग, रेटेड अवधि के लिए रेटेड गहराई से 1.5 गुना पर स्थैतिक विसर्जन, शून्य और रेटेड गहराई के बीच एक हजार गुना तक गतिशील विसर्जन साइकिलिंग दबाव, और फिर यह पता लगाने के लिए दबाव-क्षय परीक्षण दोहराएं कि क्या साइकिलिंग के दौरान सील खराब हो गई है। महत्वपूर्ण रूप से, पर्यावरणीय पूर्व-कंडीशनिंग - थर्मल एजिंग, आर्द्रता और यूवी जोखिम - आना चाहिएपहलेविसर्जन, इसलिए परीक्षण एक ऐसी थैली को दर्शाता है जो लाइन से बाहर की ताज़ा थैली के बजाय गर्मियों में धूप में रह चुकी है।

तैयार पाउच पर परीक्षण शुरू नहीं होता है

जब तक एक थैली समाप्त हो जाती है, तब तक अधिकांश चर जो यह तय करते हैं कि इसकी सील पहले से ही बंद है। इसलिए उत्पादन के माध्यम से परीक्षण तीन स्तरों पर चलता है:

• आईक्यूसी - इनकमिंग: हस्ताक्षरित मानक के अनुसार मोटाई, स्पष्टता और आसंजन के लिए फिल्म की जाँच की गई; रिबाउंड लोच के लिए गास्केट की जाँच की गई; आयाम और मजबूती के लिए एबीएस लॉक हार्डवेयर की जांच की गई। फिल्म में एक बैच भिन्नता प्रकाशिकी और बॉडी सीलिंग के तरीके दोनों को बदल देती है।
• आईपीक्यूसी - प्रक्रिया में है: सील और वेल्ड अखंडता, विंडो संरेखण, क्लोजर इंस्टॉलेशन, और डोरी-एंकर असेंबली को पाउच बनाते समय लाइन पर जांचा जाता है, प्रत्येक बैच से पहले परीक्षण सील चलती है ताकि पैरामीटर अनुमानित होने के बजाय सिद्ध हो जाएं।
• ओक्यूसी - आउटगोइंग: AQL नमूनाकरण, विसर्जन परीक्षण, और हस्ताक्षरित सोने के नमूने के साथ तुलना, SGS या QIMA निरीक्षण और प्रमाणन उपलब्ध है।

वह परीक्षण जो पानी की चूक को पकड़ लेता है

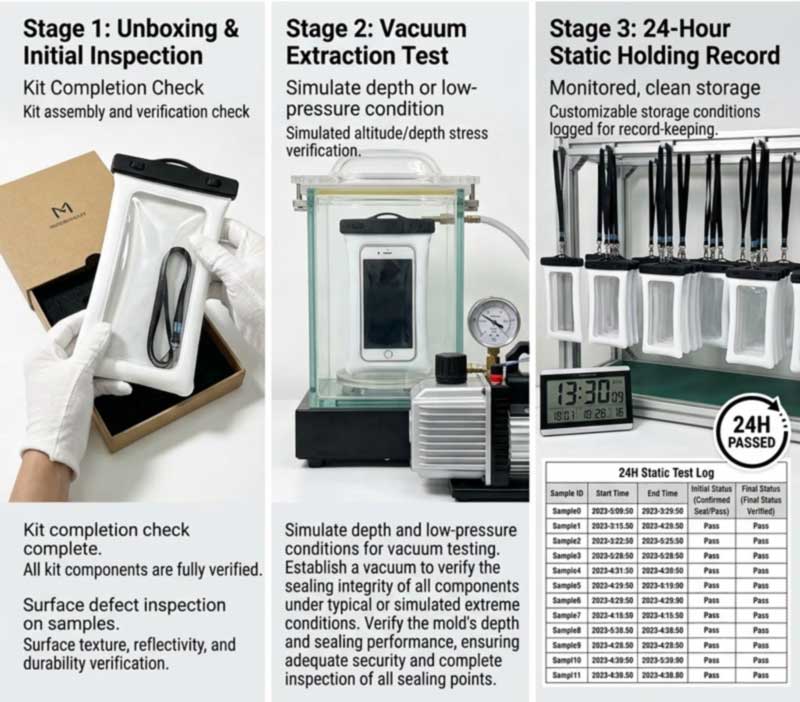

विसर्जन में एक अंधा स्थान होता है: एक दोष इतना छोटा हो सकता है कि तीस मिनट तक पानी के भीतर गुजारने के बाद भी ग्राहक हफ्तों बाद विफल हो सकता है। यही कारण है कि सीलॉक तैयार माल पर संपूर्ण ग्राहक निरीक्षण प्रक्रिया को सख्ती से निष्पादित करता है -अनबॉक्सिंग, वैक्यूम निष्कर्षण, 24 घंटे का स्थिर आराम, और वायु-रिसाव निर्धारण.

तर्क सीधा है. वैक्यूम खींचने से सील को विपरीत दिशा में निरंतर दबाव अंतर के तहत रखा जाता है, फिर चौबीस घंटे बिना किसी बाधा के किसी भी रिसाव पथ को खुद को प्रकट करने का समय मिलता है। एक संक्षिप्त डंक में दिखाई देने वाले पानी को प्रवेश करने के लिए बहुत छोटा पिनहोल अभी भी पूरे दिन वैक्यूम ब्लीड करेगा। यह वही सिद्धांत है जो सबसे सख्त IPX8 प्रोटोकॉल उपयोग करते हैं जब वे विसर्जन परीक्षण को दबाव-क्षय स्क्रीनिंग के साथ जोड़ते हैं - धीमी लीक गीले ऊतक के रूप में दिखाई देने से बहुत पहले दबाव परिवर्तन के रूप में दिखाई देती है। फ़ोन की सुरक्षा करने वाले उत्पाद पर, वह मार्जिन एक संतुष्ट ग्राहक और नष्ट हुए डिवाइस के बीच का अंतर है।

एक थैली को अन्य परीक्षण पास करने होते हैं

वॉटरप्रूफिंग आवश्यक है लेकिन पर्याप्त नहीं - एक सीलबंद थैली जो टूटे हुए क्लिप से फोन खो देती है वह अभी भी विफल हो गई है। सहायक सुइट में शामिल हैं:

परीक्षा	इससे क्या सिद्ध होता है
सील बंधन और छीलने की ताकत	हीट-सील या वेल्ड को जोड़ा जाता है, न कि केवल दबाया जाता है
साइकिल बंद करना	बार-बार उपयोग के बाद भी ताला या ज़िपर सील रहता है
डोरी के लंगर पर जर्क-लोडिंग	थैली फोन को पकड़कर रखती है - एक प्रमुख विफलता मोड
फिल्म की स्पष्टता और घर्षण	खिड़की स्पर्श और फोटोग्राफी के लिए उपयोगी रहती है
उछाल की जाँच	यह लक्ष्य फोन के साथ तैरता है, खाली नहीं
यूवी, थर्मल और नमक स्प्रे	सील धूप, गर्मी और समुद्री जल के मौसम में जीवित रहती है
फ़ंक्शन जांच	टचस्क्रीन, फेस आईडी और कॉल फिल्म के माध्यम से काम करते हैं

तृतीय-पक्ष प्रमाणीकरण

इन-हाउस परिणाम एक फ़ैक्टरी का शब्द है; तीसरे पक्ष की रिपोर्ट इस बात का सबूत है कि कोई खरीदार अपने ग्राहकों को दिखा सकता है। एसजीएस या क्यूआईएमए निरीक्षण और प्रमाणन की व्यवस्था किसी भी कार्यक्रम पर की जा सकती है, और विशेष रूप से आईपीएक्स8 दावे के लिए, खरीदार लिस्टिंग पर मुद्रित रेटिंग के बजाय घोषित गहराई के साथ एक परीक्षण रिपोर्ट की अपेक्षा करते हैं। यदि आप सोर्सिंग कर रहे हैं और कोई आपूर्तिकर्ता इसका उत्पादन नहीं कर सकता है, तो दावे को असत्यापित मानें।

तीन मिनट का परीक्षण कोई भी खरीदार चला सकता है

किसी नमूने को मंजूरी देने से पहले - और अंतिम उपयोगकर्ताओं के लिए खुदरा पैकेजिंग पर मुद्रण के लायक - एक सरल सत्यापन अनुक्रम है:

1. सूखी सील की जांच- अंदर एक मुड़ा हुआ कागज़ का तौलिया रखें, सील को बंद करें और लॉक करें, और धीरे से निचोड़ें। कोई हवाई फुसफुसाहट नहीं होनी चाहिए और कोई अंतराल दिखाई नहीं देना चाहिए।
2. डुबकी- थैली, कागज़ के तौलिये को 30 मिनट के लिए 1 मीटर की दूरी पर अंदर डुबोएं। इसे पोंछकर सुखा लें, खोलें और निरीक्षण करें। पूरी तरह से सूखा कागज एक पास है।
3. गति परीक्षण- पानी में डूबे रहने पर, तैरने का अनुकरण करने के लिए इसे लगभग पंद्रह सेकंड तक जोर से हिलाएं, फिर दोबारा जांचें। स्थैतिक सीलिंग और गति के तहत सीलिंग एक ही चीज़ नहीं हैं।

ग्राहकों को अपनाने लायक दो आदतें: नियमित उपयोग के साथ या किसी भी बूंद के बाद समय-समय पर जांच दोहराएं, और एक थैली हटा दें जिसमें कोई नमी दिखाई दे। सील की अखंडता यूवी, तापमान में उतार-चढ़ाव और बार-बार उपयोग के साथ खराब हो जाती है, और जिस गैसकेट से समझौता किया गया है वह अपनी लोच को ठीक नहीं कर पाता है।

उत्पाद का आधार

ये पाउच, सीलॉक केवाटरप्रूफ फ़ोन पाउचलाइन, सभी उपरोक्त व्यवस्था के अनुसार निर्मित और सत्यापित हैं और OEM ऑर्डर के लिए समान शुरुआती बिंदु के रूप में काम करती हैं - किसी को भी दूसरे से ऊपर रैंक नहीं किया गया है:

छवि	मॉडल और विशिष्टताएँ	सील एवं रेटिंग	MOQ
	कैमरा विंडो के साथ SL-A064 यूनिवर्सल IPX8 फोन पाउच- प्रीमियम पीवीसी + एबीएस; बाहरी लगभग. 22×11.5 सेमी, आंतरिक उपयोग योग्य लगभग। 18.5×9 सेमी; 7.0″ तक फिट बैठता है; टचस्क्रीन फ्रंट विंडो + स्वतंत्र रियर कैमरा विंडो; फेस आईडी समर्थित; 60-70 ग्राम; 45 सेमी समायोज्य डोरी।	दोहरी स्लाइड लॉक + सिलिकॉन पट्टी;IPX8	300
	रियर कैमरा विंडो के साथ SL-A101 डुअल-सील IPX8 फोन पाउच- उच्च-स्पष्टता पीवीसी; बाहरी 11×17.5 सेमी, आंतरिक उपयोग योग्य लगभग। 9.5×14.5 सेमी; 6.5″ तक फिट बैठता है; पानी के अंदर फोटोग्राफी समर्थित; 50-60 ग्राम; पीला/काला/ठंडा सफेद.	प्रेस-सील स्ट्रिप + फोल्ड-ओवर फोम कम्प्रेशन बार;IPX8	300
	SL-A082 (छोटा) / SL-A083 (बड़ा) यूनिवर्सल वॉटरप्रूफ फ़ोन पाउच- प्रीमियम पीवीसी 0.30–0.35 मिमी + एबीएस लॉक; ताप-सीलबंद शरीर; 55-75 ग्राम; योग्य -20°C से 60°C; टचस्क्रीन, फेस आईडी और कॉल समर्थित।	डुअल स्लाइडिंग लॉक + फोल्ड सील;IPX8, से 30 मी	300
	SL-F170 वाटरप्रूफ जिपर फोन पाउच- टीपीयू; 2एल, एक फोन और कार्ड, नकदी और छोटी-मोटी जरूरी चीजों के लिए जगह; कस्टम लोगो स्वीकार किया गया.	जलरोधक ज़िपर; एचएफ-वेल्डेड बॉडी	500
	तैराकी के लिए SL-A059 वॉटरप्रूफ फ़ोन पाउच- 500डी वॉटरप्रूफ बेस पर टीपीयू मिश्रित कपड़ा, निर्बाध रूप से वेल्डेड; कस्टम आकार; तैराकी, बारिश, समुद्र तट, सर्फिंग और पैडलबोर्डिंग के लिए।	IPX7 वाटरप्रूफ जिपर	500

इन मुहरों के पीछे की इंजीनियरिंग हमारे में शामिल हैIPX8 वाटरप्रूफ फोन पाउच निर्माण गाइड, और हमारे में विनिर्देश चेकलिस्टOEM वाटरप्रूफ फोन पाउच अनुकूलन गाइड.

अक्सर पूछे जाने वाले प्रश्न: फ़ोन पाउच परीक्षण

प्रश्न: IPX7 और IPX8 परीक्षण के बीच क्या अंतर है?
उ: IPX7 तय है - 30 मिनट के लिए 1 मीटर, वस्तु का शीर्ष सतह से कम से कम 15 सेमी नीचे। IPX8 निर्माता द्वारा परिभाषित शर्तों के तहत 1 मीटर से अधिक निरंतर विसर्जन है, अक्सर 3-5 वायुमंडल, इसलिए घोषित गहराई दावे का हिस्सा है।

प्रश्न: आप पाउच को IPX4 या IPX6 पर रेट क्यों नहीं करते?
उत्तर: क्योंकि IPX1 से IPX6 स्प्रे और जेट परीक्षण हैं - टपकना, छींटे पड़ना और नली से नीचे की स्थिति - विसर्जन नहीं। वे जैकेट या स्पीकर के लिए सार्थक हैं, लेकिन एक थैली जो केवल IPX4 से गुजरती है, तैराक को कुछ नहीं बताती है। पानी के भीतर जाने के लिए डिज़ाइन किए गए उत्पाद के लिए, IPX7 या घोषित-गहराई IPX8 ही एकमात्र प्रासंगिक बेंचमार्क है।

प्रश्न: क्या उच्च आईपीएक्स नंबर स्वचालित रूप से निचले वाले को कवर करता है?
उत्तर: नहीं - रेटिंग संचयी नहीं हैं। IPX7 विसर्जन से गुजरना IPX5 या IPX6 जल जेट के लिए प्रतिरोध साबित नहीं करता है, क्योंकि निरंतर स्थिर दबाव और एक सशक्त दिशात्मक जेट अलग-अलग प्रवेश तंत्र हैं। जिन उत्पादों को दोनों की आवश्यकता होती है उनका परीक्षण किया जाता है और दोनों के लिए लेबल लगाया जाता है।

प्रश्न: जब मैं सोर्सिंग कर रहा हूँ तो क्या IPX8 लेबल पर्याप्त है?
उत्तर: नहीं। घोषित गहराई और अवधि के साथ-साथ एक परीक्षण रिपोर्ट भी मांगें। बिना बताई गई गहराई वाली IPX8 रेटिंग को सत्यापित नहीं किया जा सकता है, और यह इस श्रेणी में सबसे आम ओवरक्लेम है।

प्रश्न: आप निर्वात परीक्षण के साथ-साथ विसर्जन का भी उपयोग क्यों करते हैं?
उत्तर: क्योंकि विसर्जन में एक अंधा स्थान होता है। एक पिनहोल पानी के भीतर तीस मिनट गुजार सकता है और फिर भी सेवा में विफल रहता है। एक वैक्यूम खींचना और उसे 24 घंटे तक दबाए रखना दबाव हानि के रूप में धीमी गति से रिसाव पथ को उजागर करता है - सख्त IPX8 प्रोटोकॉल में दबाव-क्षय स्क्रीनिंग के पीछे भी यही तर्क है।

प्रश्न: क्या पाउचों का परीक्षण पुराने होने के बाद किया जाना चाहिए, न कि केवल नए होने पर?
उत्तर: आदर्शतः हाँ. विसर्जन से पहले थर्मल एजिंग, नमी और यूवी एक्सपोजर वास्तविक सेवा जीवन का अनुकरण करते हैं - महत्वपूर्ण है क्योंकि सील की अखंडता सूरज, गर्मी चक्र और बार-बार उपयोग के साथ खराब हो जाती है।

प्रश्न: क्या आप तृतीय-पक्ष प्रमाणीकरण की व्यवस्था कर सकते हैं?
उत्तर: हां - अनुरोध पर एसजीएस या क्यूआईएमए निरीक्षण और प्रमाणन, जो खरीदारों को अपने ग्राहकों के लिए आईपीएक्स8 दावे को प्रमाणित करने के लिए तेजी से चाहिए।

प्रश्न: मेरे ग्राहक अपनी थैली की जांच कैसे कर सकते हैं?
उ: अंदर कागज़ का तौलिया रखें, इसे सील करें, हवा की फुसफुसाहट के लिए निचोड़ें, 30 मिनट के लिए डुबोएं, फिर गति के तहत परीक्षण करने के लिए डुबोकर हिलाएं। सूखा कागज एक पास है; किसी भी नमी का मतलब है थैली का ख़राब होना।
