वह संख्या जो यह तय करती है कि वेल्ड वास्तव में वेल्ड है या नहीं

सीलॉक लैब की श्रृंखला में चौथा: तन्यता और छिलका परीक्षक - और जून में मंगलवार की सुबह से वास्तविक संख्याओं के साथ एक वास्तविक रिपोर्ट

डोंगगुआन, चीन - [महीना दिन], 2026- यह कंपनी जो कुछ भी बनाती है वह एक दावे पर आधारित है: कि लेपित कपड़े के दो टुकड़े, उच्च आवृत्ति वेल्डिंग द्वारा एक साथ जुड़े हुए, उत्पाद के जीवन के लिए सामग्री के एक टुकड़े के रूप में व्यवहार करेंगे। प्रत्येक सूखा बैग, प्रत्येक कूलर, प्रत्येक फुलाने योग्य बोया यह दावा है जो एक सीवन के आसपास कुछ सौ बार दोहराया जाता है।

यह एक ऐसा दावा है जिसे आप देखकर सत्यापित नहीं कर सकते। एक आदर्श वेल्ड और एक सीमांत वेल्ड बाहर से एक जैसे दिखते हैं - अंतर केवल महीनों बाद दिखाई देता है, जब सीमांत वेल्ड ग्राहक के हाथों में अलग होने लगता है। यही कारण है कि इस लेख में मौजूद मशीन मौजूद है, और क्यों, हमारी प्रयोगशाला में मौजूद सभी चीज़ों में से, यह वह मशीन है जो सबसे सीधे तौर पर मापती है कि हमारी मुख्य प्रक्रिया काम कर रही है या नहीं।

यह वेल्ड को अलग कर देता है और आपको बताता है कि इसके लिए कितनी मेहनत करनी पड़ी।

छिलके की ताकत वास्तव में क्या मापती है

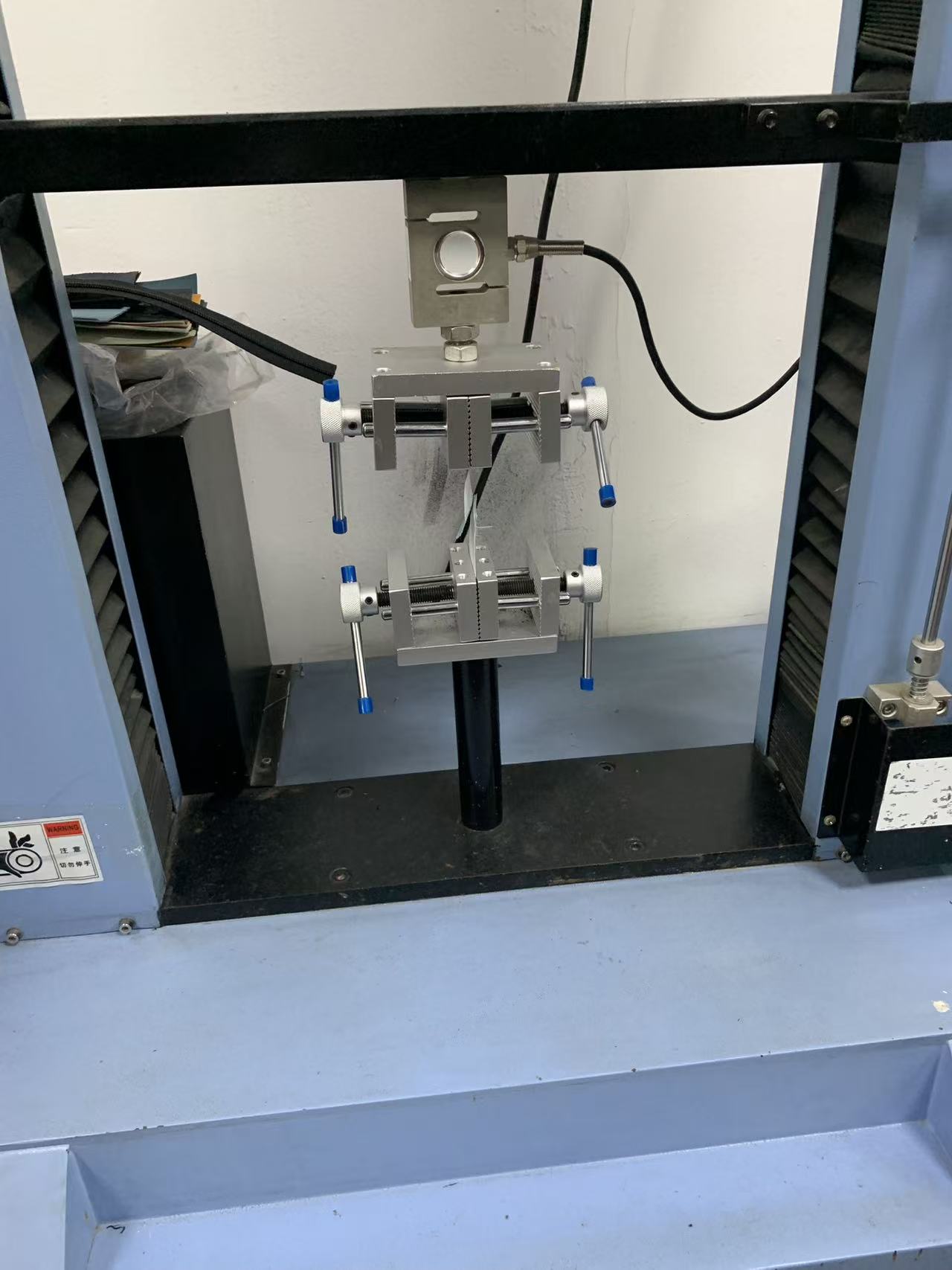

एक वेल्डेड या लेमिनेटेड नमूना लें, दो परतों को विपरीत जबड़ों में पकड़ें, और उन्हें नियंत्रित गति से अलग करें। लोड सेल पृथक्करण की पूरी लंबाई के लिए लगातार आवश्यक बल को रिकॉर्ड करता है। वह बल - किलोग्राम-बल या न्यूटन प्रति मिलीमीटर चौड़ाई में - छिलके की ताकत है, और यह एक बंधन की गुणवत्ता के बारे में उपलब्ध सबसे ईमानदार एकल संख्या है।

यह हमारे लिए दो अलग-अलग जगहों पर मायने रखता है। पहला वेल्ड ही है: उच्च-आवृत्ति वेल्ड ने दो पैनलों को कितनी मजबूती से जोड़ा है। थोड़ा ठंडा चलने वाला वेल्ड अच्छा दिखता है और जल्दी छिल जाता है; यह परीक्षण वह है जो उत्पादन लॉट बनने से पहले उसे पकड़ लेता है। दूसरा सामग्री का स्वयं का निर्माण है: लेपित और लेमिनेटेड कपड़े स्वयं बंधी हुई असेंबली हैं - बेस कपड़े से जुड़ी एक कोटिंग या फिल्म - और यदि वह लेमिनेशन नष्ट हो जाता है, तो कपड़ा अंदर से विफल हो जाता है, भले ही हमने इसे कितनी अच्छी तरह से वेल्ड किया हो। यहां दोनों की परीक्षा होती है और दोनों को पास होना पड़ता है।

वही मशीन तन्यता और आंसू परीक्षण भी संभालती है, यही कारण है कि इसके फिक्स्चर इस बात पर निर्भर करते हैं कि उनमें क्या लगा हुआ है। लेकिन छिलका वह परीक्षण है जो सबसे सीधे तौर पर बताता है कि यह कारखाना आजीविका के लिए क्या करता है।

एक वास्तविक रिपोर्ट, मंगलवार सुबह 10:09 बजे से

इसका संक्षेप में वर्णन करने के बजाय, यहां हमारी प्रयोगशाला से 10 जून 2026 को 10:09 बजे एक ग्राहक कार्यक्रम के लिए 500डी सामग्री पर एक वास्तविक रन दिया गया है।

परीक्षण पैरामीटर: नमूना आकार 10 × 3 सेमी, गेज लंबाई 100 मिमी, परीक्षण गति 300 मिमी/मिनट। तीन नमूने चलाए गए - एक नहीं, क्योंकि एक भी छिलके का परिणाम निरर्थक के करीब है।

परिणाम, किलोग्राम-बल में:

• नमूना 1:अधिकतम 14.14, न्यूनतम 6.47, औसत 10.53
• नमूना 2:अधिकतम 14.29, न्यूनतम 0.91, औसत 9.30
• नमूना 3:अधिकतम 14.49, न्यूनतम 2.64, औसत 9.93
• तीनों के पार:उच्चतम अधिकतम 14.49, अधिकतम का माध्य 14.31, औसत का माध्य 9.92

और फिर वह पंक्ति जो मायने रखती है, ऑपरेटर द्वारा रिपोर्ट के नीचे लिखी गई:मानक मान 12 के विरुद्ध, औसत 14.31 है - परीक्षण पास।

उस "मानक 12" का आविष्कार मौके पर नहीं हुआ है। यह आंतरिक, संशोधन-नियंत्रित स्वीकृति मानक से आता है जिसका उल्लेख हमने इस श्रृंखला में पिछले लेख के अंत में किया था: एक तालिका जो हमारे द्वारा नियमित रूप से उपयोग की जाने वाली प्रत्येक सामग्री के लिए न्यूनतम स्वीकार्य छील मूल्य को सूचीबद्ध करती है - 1680D टीपीयू, 840D डबल-साइडेड टीपीयू, 600D सिंगल- और डबल-साइडेड टीपीयू, पीवीसी और लेपित लैमिनेट्स, प्रत्येक की अपनी संख्या होती है। परीक्षण एक परिणाम उत्पन्न करता है; मानक तय करता है कि वह परिणाम अच्छा है या नहीं। दोनों को परीक्षण के बाद के बजाय पहले ही लिख लेना ही संपूर्ण मुद्दा है।

वक्र टेढ़ा-मेढ़ा क्यों है, और यह दिलचस्प हिस्सा क्यों है

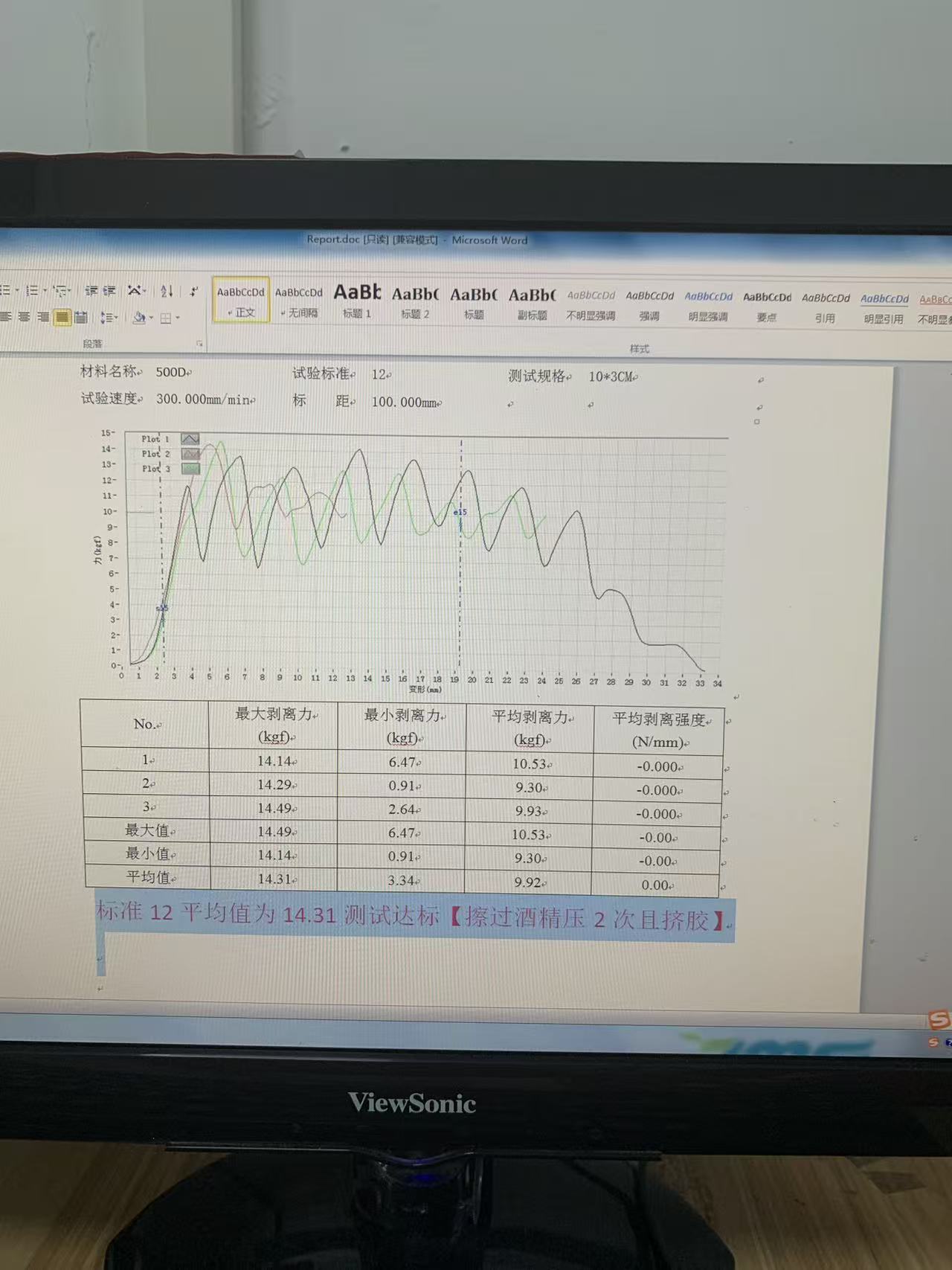

उस रिपोर्ट पर बल वक्रों को देखें और आपको कोई चिकनी रेखा नहीं दिखेगी। आप एक आरा-दांत देखेंगे - बल लगभग 14 तक चढ़ता है, फिर से 7 तक गिरता है, फिर से नमूने की लंबाई में बार-बार चढ़ता है, अंत में समाप्त होने से पहले।

वह आकृति शोर नहीं है, और यह मशीन में कोई खराबी नहीं है। छीलना वास्तव में ऐसा ही दिखता है। एक बांड समान रूप से जारी नहीं होता है; यह छोटी-छोटी प्रगतिशील विफलताओं की एक श्रृंखला में जारी होता है, प्रत्येक को शुरू करने के लिए बल की आवश्यकता होती है और फिर जैसे-जैसे यह फैलता है, कुछ समय के लिए राहत मिलती है। शिखर वे हैं जहां बंधन ने विरोध किया; गर्त वह जगह है जहां से एक भाग निकल जाता है।

यही कारण है कि रिपोर्ट प्रत्येक नमूने के लिए अधिकतम, न्यूनतम और औसत दर्ज करती है। अधिकतम आपको बांड का सर्वोत्तम मामला बताता है। औसत आपको पूरे छिलके पर इसका विशिष्ट व्यवहार बताता है। और न्यूनतम - नोट नमूना 2, जहां बल 0.91 किलोग्राम तक गिर गया - आपको उस नमूने में सबसे खराब स्थान बताता है, जो वह संख्या है जिसके बारे में निराशावादी को सबसे अधिक ध्यान देना चाहिए, क्योंकि एक बंधन वहां विफल होता है जहां यह सबसे कमजोर होता है, न कि जहां यह सबसे मजबूत होता है।

तीन नमूने, उन आंकड़ों के तीन सेट, और उनकी तुलना करने के लिए एक मानक। यह एक परिणाम है. एक नमूने से एक संख्या एक किस्सा है।

रिपोर्ट के अंत में ब्रैकेट

उस रिपोर्ट में एक विवरण सामने लाने लायक है, क्योंकि यह इस बारे में कुछ कहता है कि यह प्रयोगशाला कैसे सोचती है। पास निर्णय के बाद, ऑपरेटर ने नमूना तैयार करने को कोष्ठक में दर्ज किया: शराब से पोंछा, दो बार दबाया, चिपकने वाला निचोड़कर।

दूसरे शब्दों में, परिणाम केवल सामग्री की संपत्ति के रूप में दर्ज नहीं किया जाता है। की संपत्ति के रूप में दर्ज हैयह सामग्री, इस प्रकार बंधी हुई है. छिलके की ताकत हमेशा प्रक्रिया का एक कार्य है - सतह की सफाई, दबाव, निवास, कितना चिपकने वाला लगाया गया था - और एक संख्या जो यह नहीं बताती है कि किस प्रक्रिया ने इसे उत्पादित किया है, उसे पुन: प्रस्तुत नहीं किया जा सकता है या उसके साथ बहस नहीं की जा सकती है। परिणाम के आगे तैयारी लिखना ही माप को साक्ष्य में बदल देता है।

वे अस्वाभाविक स्थितियाँ जो संख्या को वैध बनाती हैं

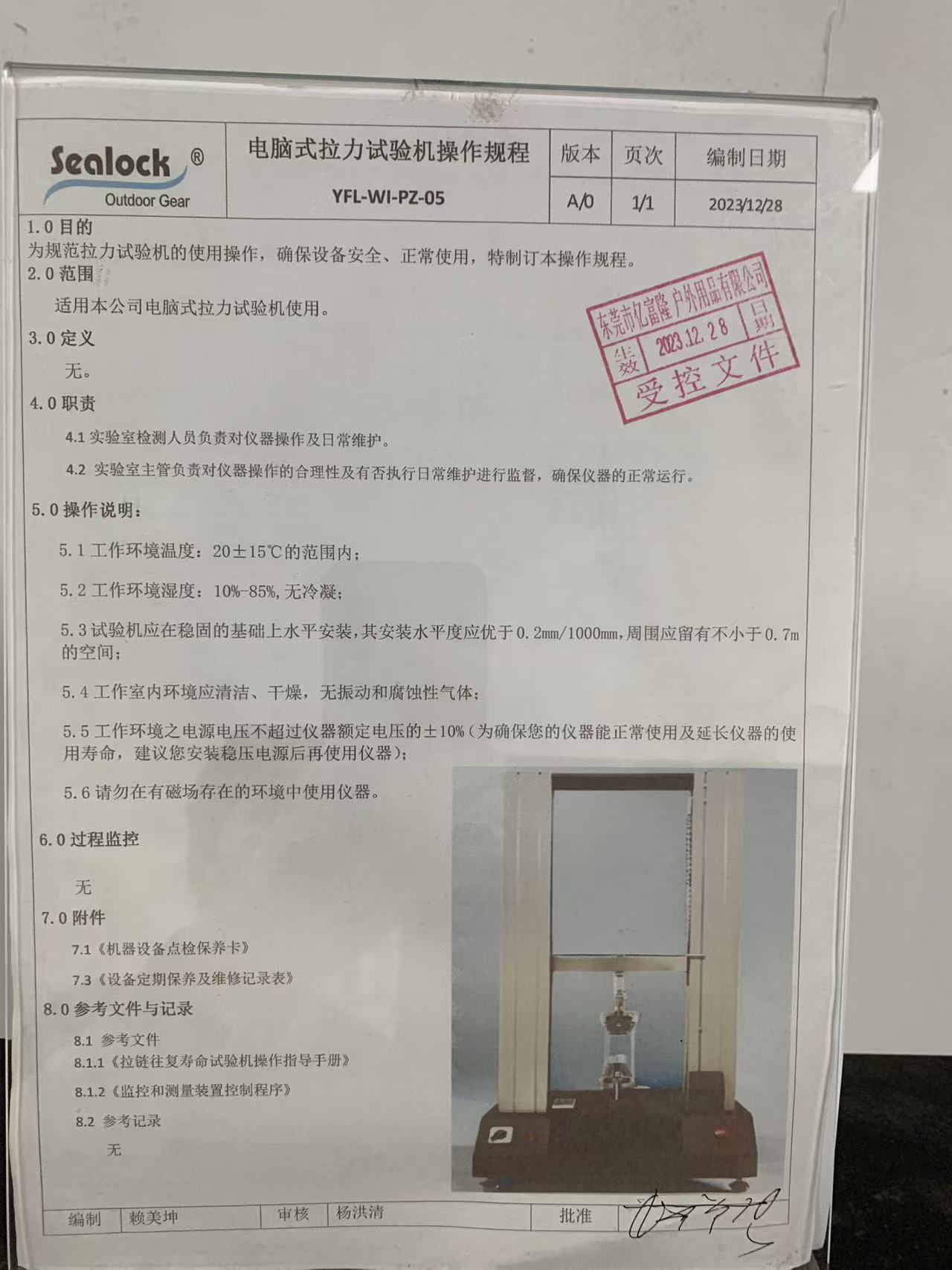

यह उपकरण नियंत्रित प्रक्रिया YFL-WI-PZ-05, संशोधन A/0 पर चलता है, और इस श्रृंखला की अन्य प्रक्रियाओं के विपरीत, इसका अधिकांश भाग बटनों के बारे में बिल्कुल भी नहीं है। यह कमरे के बारे में है:

• परिवेश का तापमान 20 ± 15 डिग्री सेल्सियस, आर्द्रता 10-85% बिना किसी संघनन के। पॉलिमर तापमान के प्रति संवेदनशील होते हैं; एक ही वेल्ड का परीक्षण ठंडा और परीक्षण किया गया गर्म एक ही नंबर नहीं देगा।
• एक स्थिर नींव पर स्थापित स्तर, प्रति 1,000 मिमी में 0.2 मिमी से बेहतर स्तर और मशीन के चारों ओर कम से कम 0.7 मीटर की निकासी।
• कंपन और संक्षारक गैसों से मुक्त एक साफ़, सूखा कमरा।
• अनुशंसित वोल्टेज स्टेबलाइज़र के साथ रेटिंग के ±10% के भीतर आपूर्ति वोल्टेज।
• चुंबकीय क्षेत्र के पास संचालित नहीं किया जाना चाहिए।

इनमें से कुछ भी ग्लैमरस नहीं है और यह सब बोझ उठाने वाला है। एक तन्य फ़्रेम जो समतल नहीं है, ऑफ-एक्सिस लोडिंग का परिचय देता है। एक लोड सेल में अस्थिर बिजली बहाव होता है। कंपन आपके द्वारा पढ़े जा रहे सिग्नल में दो दशमलव स्थानों तक शोर जोड़ता है। इन खंडों के किसी के दिमाग में होने के बजाय नियंत्रित दस्तावेज़ में होने का कारण यह है कि वे अदृश्य हैं: खराब पढ़ने के बारे में कुछ भी बुरा नहीं लगता है।

पंजीकृत, अंशांकित और पता लगाने योग्य

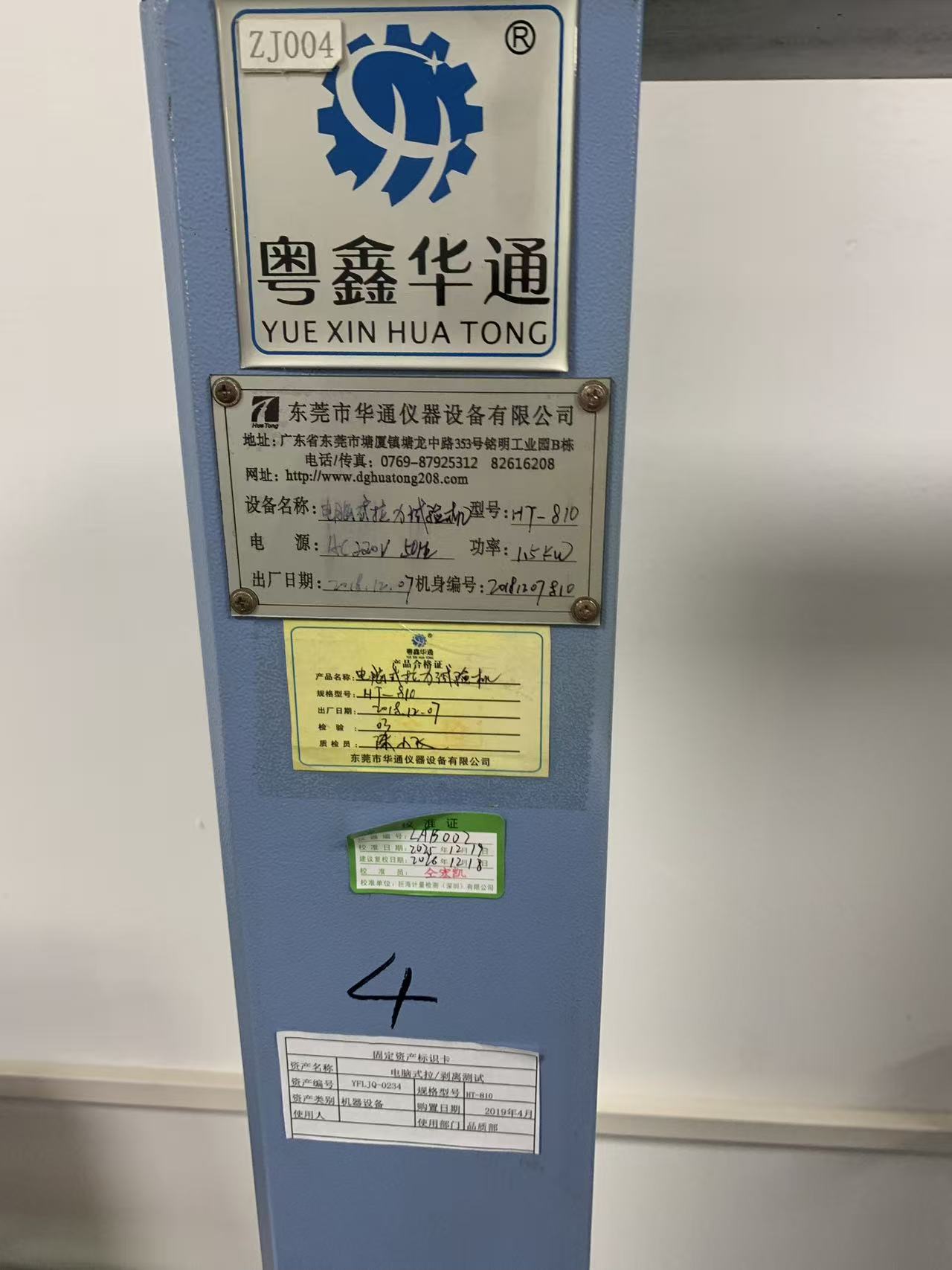

इस मशीन का कॉलम लेबल में अपना पूरा इतिहास रखता है। निर्माता की नेमप्लेट: मॉडल HT-810, AC 220 V / 50 Hz, 1.5 kW, अपने सीरियल नंबर के साथ 7 दिसंबर 2018 को निर्मित। इसके बगल में एक निर्माता का निरीक्षण प्रमाणपत्र। कंपनी की संपत्ति YFLJQ-0234 के रूप में पंजीकृत एक संपत्ति कार्ड, अप्रैल 2019 में खरीदा गया और गुणवत्ता विभाग को सौंपा गया। एक मशीन आईडी - ZJ004 - और एक प्रयोगशाला उपकरण संख्या, LAB-002। और एक अंशांकन लेबल: अंशांकन 19 दिसंबर 2025, पुनर्अंशांकन 18 दिसंबर 2026 को देय।

एक छिलके के परिणाम के लिए यह प्रयोगशाला में लगभग किसी भी अन्य परीक्षण से अधिक मायने रखता है, क्योंकि छीलने की ताकत एक संख्या है जिस पर ग्राहक कार्य करेगा। यह सामग्री अनुमोदन निर्णयों, आपूर्तिकर्ता वार्ताओं, उत्पादन लॉट जहाजों के वितरण आदि में जाता है। "14.31 केजीएफ" का वजन केवल तभी होता है जब इसे बनाने वाले लोड सेल को इस इमारत के बाहर के किसी व्यक्ति द्वारा एक प्रमाण पत्र के साथ एक कार्यक्रम के अनुसार सत्यापित किया गया हो। अन्यथा यह एक संख्या है जिसे मशीन ने उस दिन दिखाया था।

हम वास्तव में इसके साथ क्या करते हैं

दिन-ब-दिन, यह मशीन उन सवालों के जवाब देती है जिनका समाधान अन्यथा तर्क से किया जाता:

• सामग्री अनुमोदन.एक मिल एक नया लेपित कपड़ा या सस्ता समकक्ष प्रदान करती है। क्या इसका लेमिनेशन उस निर्माण के लिए हमारे मानक के अनुरूप है, या क्या यह लाइन के नीचे लेमिनेशन करता है?
• प्रक्रिया की वैधता।वेल्डिंग मापदंडों, टूलींग या बॉन्डिंग विधि में बदलाव के बाद, क्या जोड़ अभी भी स्वीकृति मूल्य से ऊपर छूट रहा है? इस प्रकार प्रक्रिया परिवर्तन को आशा के बजाय मंजूरी मिल जाती है।
• आने वाले लॉट की जाँच की जाती है।किसी परिचित सामग्री की खेप आती ​​है। क्या यह स्वीकृत मानक से मेल खाता है, या चुपचाप कुछ बदल गया है?
• ग्राहक विशिष्टताएँ.जब कोई ब्रांड अपनी स्वयं की छिलके की आवश्यकता लाता है, तो हम उनकी संख्या का परीक्षण करते हैं और उसके विरुद्ध रिपोर्ट करते हैं।
• विफलता जांच.जब कुछ गलत होता है, तो यह वह जगह है जहां आपको पता चलता है कि क्या बंधन कमजोर था या डिज़ाइन ने बहुत अधिक मांग की थी।

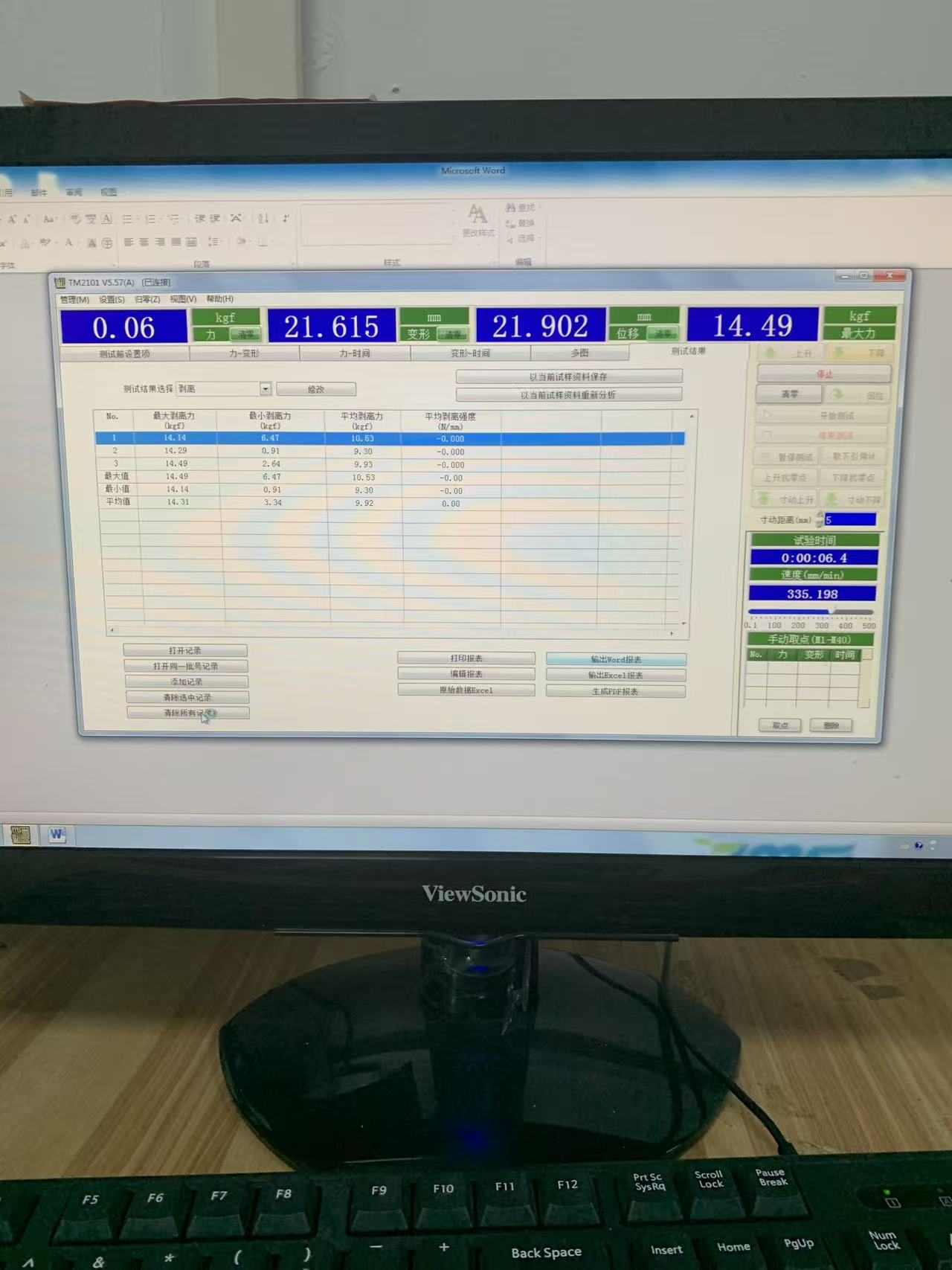

रिपोर्ट सॉफ़्टवेयर से सीधे वर्ड, एक्सेल या पीडीएफ में निर्यात होती है - जिसका अर्थ है कि जब कोई ग्राहक किसी दावे के पीछे का डेटा मांगता है, तो उत्तर एक फ़ाइल है, आश्वासन नहीं।

इस श्रृंखला में अगला: मानक प्रकाश स्रोत रंग-मिलान बॉक्स, और आश्चर्यजनक रूप से कठिन प्रश्न कि क्या दो चीजें एक ही रंग की हैं।
