IPX8 वाटरप्रूफ फोन पाउच निर्माण गाइड

सीलॉक एक IPX8 वॉटरप्रूफ फोन पाउच निर्माता और OEM आपूर्तिकर्ता है। IPX8 आम उपयोग में उच्चतम जल-प्रवेश वर्ग है, और एक फोन पाउच पर यह इतना वजन रखता है जो कोई अन्य उत्पाद नहीं करता है: पाउच अपनी कीमत से कई गुना अधिक कीमत वाले डिवाइस की रक्षा करता है, और एक ही पिनहोल इसे नष्ट कर देता है। यह मार्गदर्शिका बताती है कि IPX8 वास्तव में क्या मांग करता है, सीलिंग आर्किटेक्चर जो उस तक पहुंचता है, और विनिर्माण अनुशासन जो रेटिंग को एक अच्छे नमूने के बजाय एक लाख इकाइयों में दोहराने योग्य बनाता है।

IPX8 का क्या मतलब है - और क्या नहीं

IEC 60529 के तहत, IPX8 का अर्थ है निरंतर विसर्जनआगेएक मीटर, निर्माता द्वारा निर्दिष्ट गहराई और अवधि तक। कोई एक निश्चित संख्या नहीं है: एक रेटिंग केवल "IPX8 से 30 मीटर" या समान के रूप में बताई गई है। इसके विपरीत, IPX7 एक परिभाषित परीक्षण है - तीस मिनट के लिए एक मीटर। इसलिए बिना किसी घोषित गहराई वाला IPX8 दावा खरीदार को सत्यापन योग्य कुछ भी नहीं बताता है, और इस श्रेणी में अस्पष्टता का भारी दुरुपयोग किया जाता है।

भौतिकी वह है जो गहराई के आंकड़े को महत्वपूर्ण बनाती है। हाइड्रोस्टैटिक दबाव गहराई के साथ बढ़ता है, और यह हर सीलिंग सतह पर लगातार काम करता है। अत्यधिक गहराई तक स्थित आवास गंभीर दबाव को रोक रहा है - 60 मीटर के घेरे को लगभग 87 पीएसआई के विरुद्ध सील कर दिया गया है। 30 मीटर पर भार आनुपातिक रूप से कम है, लेकिन फिर भी किसी भी चीज़ से कहीं अधिक होने पर स्प्लैश-प्रूफ़ क्लोजर बच जाएगा, और यह हैनिरंतर, पारगमन और केशिका क्रिया द्वारा किसी भी अपूर्णता के माध्यम से पानी चलाना। IPX8 के निर्माण का अर्थ है उस निरंतर पुश के लिए प्रत्येक इंटरफ़ेस को इंजीनियरिंग करना, फिर उसे साबित करना।

तीन सीलिंग आर्किटेक्चर जो IPX8 तक पहुंचते हैं

अकेले ज़िप-शैली के क्लोजर दबाव में वहां नहीं पहुंचते; गैसकेट-सीलबंद लॉक सिस्टम करते हैं। सीलॉक तीन बनाता है, प्रत्येक एक ही समस्या का अलग-अलग उत्तर देता है:

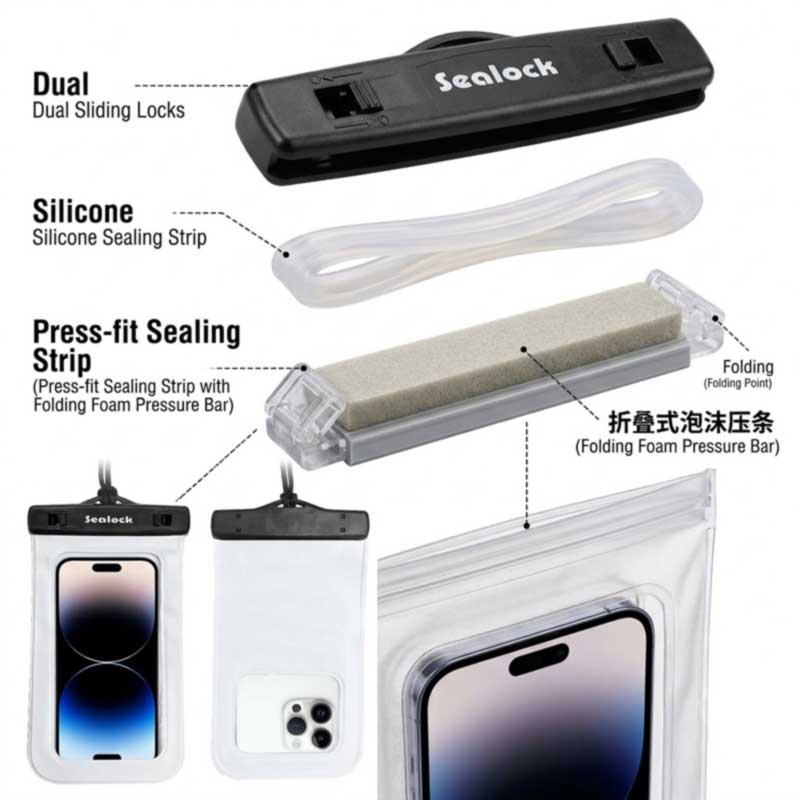

1. सिलिकॉन सीलिंग स्ट्रिप के साथ डुअल स्लाइड लॉक

दो स्वतंत्र स्लाइडिंग ताले एक जलरोधी सिलिकॉन पट्टी के खिलाफ मुंह को जकड़ते हैं, जिससे गैस्केट पूरी चौड़ाई में समान रूप से संपीड़ित होता है। सिलिकॉन सीलिंग लोच प्रदान करता है; एबीएस इंजीनियरिंग-प्लास्टिक ताले क्लैंपिंग बल प्रदान करते हैं और इसे पकड़ते हैं। यह SL-A064 की वास्तुकला है, और इसका लाभ अतिरेक है - दो ताले का मतलब रिलीज का एक भी बिंदु नहीं है।

2. प्रेस-सील स्ट्रिप प्लस एक फोल्ड-ओवर फोम कम्प्रेशन बार

एक प्रेस-टुगेदर सीलिंग स्ट्रिप उद्घाटन को बंद कर देती है, फिर शीर्ष मुड़ जाता है और एक फोम संपीड़न बार तह पर चिपक जाता है। इसलिए सील को दो अलग-अलग तंत्रों द्वारा दो बार बनाया जाता है, इसलिए एक सीमांत प्रेस-सील अभी भी तह पर यांत्रिक संपीड़न द्वारा समर्थित है। यह SL-A101 डिज़ाइन है, और यह एक के रूप में वर्णित एकल क्लोजर के बजाय वास्तव में दोहरी सील है।

3. फोल्ड सील के साथ डुअल स्लाइडिंग लॉक

स्लाइडिंग लॉक को हीट-सील्ड प्रीमियम पीवीसी बॉडी पर फोल्डेड क्लोजर के साथ जोड़ा गया है, एसएल-ए082 और एसएल-ए083 पर इस्तेमाल किया गया निर्माण, 30 मीटर तक रेट किया गया है।

सामान्य सिद्धांत:एक अनुपालन गैसकेट और निरंतर, समान रूप से वितरित क्लैंपिंग बल. असमान क्लैम्पिंग क्लासिक विफलता है - एक सील जो केंद्र में रहती है और एक छोर पर गैप होती है वह एक आकस्मिक डंक को पार कर जाएगी और गहराई में विफल हो जाएगी।

सामग्री: स्पष्टता, मोटाई और हार्डवेयर

• बॉडी फिल्म- उच्च-स्पष्टता वाला पीवीसी ऑप्टिकल गुणवत्ता और एक स्थिर, वेल्ड करने योग्य/हीट-सील करने योग्य बॉडी देता है; हमारे लॉक-सील पाउच 0.30-0.35 मिमी चलते हैं, स्पर्श प्रतिक्रिया के लिए पर्याप्त पतले और पंचर को रोकने के लिए पर्याप्त मोटे।
• खिड़कियों पर लगाने वाली फिल्म- टचस्क्रीन के लिए सामने की ओर उच्च-संवेदनशीलता वाली पारदर्शी फिल्म, और एक स्वतंत्र पिछली खिड़की ताकि कैमरा स्क्रीन के चेहरे के बजाय साफ फिल्म के माध्यम से शूट करे। पानी के भीतर फोटोग्राफी केवल एक समर्पित पिछली खिड़की के साथ ही प्रयोग योग्य है।
• हार्डवेयर लॉक करें- एबीएस इंजीनियरिंग प्लास्टिक, कठोरता के लिए चुना गया है ताकि क्लैंपिंग बल शिथिल न हो, और कठोरता के लिए ताकि बार-बार बंद होने पर ताला न टूटे।
• पाल बांधने की रस्सी- सिलिकॉन या फोम, रिबाउंड लोच के लिए चुना गया है, क्योंकि एक गैसकेट जो स्थायी सेट लेता है वह सीलिंग बंद कर देता है।
• तापमान की रेंज- सामग्री -20°C से 60°C की कार्यशील सीमा में योग्य होती है, क्योंकि ठंडे पानी में सख्त होने वाला गैसकेट एक रिसाव है।

आयाम समस्या कोई भी घोषित नहीं करता

यहां एक विनिर्माण वास्तविकता है जो चुपचाप इस श्रेणी में रिटर्न का कारण बनती है:आंतरिक उपयोग योग्य गुहा बाहरी आयामों से छोटी है, क्योंकि सील संरचना शीर्ष पर जगह लेती है और संपीड़न चौड़ाई लेता है। खरीदार नियमित रूप से लिस्टिंग पर एक बाहरी आकृति देखते हैं, उसे ऑर्डर करते हैं, और पाते हैं कि फोन फिट नहीं है - और स्वतंत्र मार्गदर्शन अब खरीदारों को बाहरी माप पर भरोसा करने के बजाय खरीदने से पहले कैविटी आयाम की मांग करने के लिए कहता है।

सीलॉक दोनों को प्रकाशित करता है। SL-A101 बाहरी रूप से 11×17.5 सेमी है और आंतरिक उपयोग योग्य क्षेत्र लगभग 9.5×14.5 सेमी है; SL-A064 बाहरी रूप से लगभग 22×11.5 सेमी है और उपयोग करने योग्य लगभग 18.5×9 सेमी है। दोनों को बताना एक थैली को निर्दिष्ट करने का ईमानदार तरीका है, और एक ओईएम खरीदार के लिए यह वह संख्या है जो संक्षेप में चलनी चाहिए - आंतरिक गुहा और लक्ष्य डिवाइस लिफाफे के सामने विशिष्ट लिखें, बैग के बाहर नहीं। साइज़िंग निर्णयों को हमारे में आगे कवर किया गया हैOEM वाटरप्रूफ फोन पाउच अनुकूलन गाइड.

डिज़ाइन द्वारा उछाल

एक सीलबंद थैली हवा को फँसा लेती है, और वह फँसी हुई मात्रा ही उसे फ़ोन के साथ तैरने पर मजबूर कर देती है। जानबूझकर डिज़ाइन किया गया - संयोग पर छोड़ देने के बजाय - इसका मतलब है कि गिरा हुआ फ़ोन डूबने के बजाय सतह पर ही रहता है। लक्ष्य उपकरण को लोड करके नमूने पर उछाल प्रदर्शित किया जाना चाहिए, खाली थैली से दावा नहीं किया जाना चाहिए, क्योंकि यह एक फीचर खरीदार की जांच है और दावा है कि बाजार अक्सर गलत हो जाता है।

वास्तव में संगति क्या निर्धारित करती है

IPX8 तक एक बार पहुंचना एक डिज़ाइन उपलब्धि है; इसे प्रत्येक इकाई तक पहुंचाना एक प्रक्रिया उपलब्धि है। चार बातें इसका निर्णय करती हैं:

• सील और वेल्ड स्थिरता- हीट-सील और वेल्डिंग मापदंडों को स्थिर रखा गया, प्रत्येक रन से पहले परीक्षण सील के साथ। एक तेज़ चक्र एक बंधन छोड़ देता है जो ख़त्म दिखता है और बाद में टूट जाता है।
• फिल्म निर्माण नियंत्रण- आने वाली फिल्म को हस्ताक्षरित मानक के अनुसार मोटाई, स्पष्टता और आसंजन के लिए जांचा जाता है, क्योंकि एक बैच भिन्नता प्रकाशिकी और सील व्यवहार दोनों को बदल देती है।
• आयामी सहिष्णुता प्रबंधन- क्लैम्पिंग को एक समान बनाने के लिए गैस्केट, लॉक और मुंह को एक तंग बैंड के भीतर मिलना होगा।
• दोहराने योग्य प्रक्रिया अनुशासन- एसओपी का दस्तावेजीकरण किया गया ताकि सौ-हजारवीं थैली को उसी तरह बनाया जाए जिस तरह से अनुमोदित नमूना बनाया गया था।

रेटिंग कैसे सिद्ध होती है

गुणवत्ता तीन स्तरों में निर्धारित है -आईक्यूसी(हस्ताक्षरित मानक के विरुद्ध फिल्म, गास्केट और लॉक हार्डवेयर),आईपीक्यूसी(सील अखंडता, खिड़की संरेखण, ताला स्थापना और लाइन में डोरी-एंकर असेंबली), औरओक्यूसी(एक्यूएल नमूनाकरण, विसर्जन परीक्षण और सोने के नमूने की तुलना, एसजीएस या क्यूआईएमए प्रमाणन के साथ उपलब्ध है - तृतीय-पक्ष आईपीएक्स8 प्रमाणन जिसे खरीदार तेजी से देखना चाहते हैं)।

इसके अलावा, सीलॉक तैयार माल पर संपूर्ण ग्राहक निरीक्षण प्रक्रिया को सख्ती से निष्पादित करता है:अनबॉक्सिंग, वैक्यूम निष्कर्षण, 24 घंटे का स्थिर आराम, और वायु-रिसाव निर्धारण. यह IPX8 उत्पाद के लिए निर्णायक परीक्षण है। एक पिनहोल जो एक संक्षिप्त डंक को विफल करने के लिए बहुत छोटा है, फिर भी पूरे दिन वैक्यूम खो देगा, और नकारात्मक-दबाव परीक्षण से सीमांत सील का पता चलता है जो अकेले विसर्जन से गुजरता है - जो एक फोन थैली पर एक संतुष्ट ग्राहक और एक नष्ट डिवाइस के बीच का अंतर है। लैब अतिरिक्त रूप से सील बॉन्ड और पील स्ट्रेंथ, क्लोजर साइक्लिंग, डोरी एंकर पर जर्क-लोडिंग, फिल्म स्पष्टता और घर्षण, तन्यता, नमक स्प्रे और यूवी चलाती है।

बॉक्स पर मुद्रण योग्य ईमानदार सीमाएँ

एक अच्छी तरह से निर्मित IPX8 पाउच की अभी भी सीमाएँ हैं, और उन्हें बताने से ग्राहक और ब्रांड दोनों की सुरक्षा होती है:

• मुहरों की उम्र- गैसकेट की अखंडता यूवी एक्सपोज़र, तापमान में उतार-चढ़ाव और बार-बार उपयोग के साथ ख़राब हो जाती है, और जिस गैसकेट से समझौता किया गया है वह स्थायी रूप से रिबाउंड लोच खो देता है। पाउच एक बदली जाने वाली वस्तु है, जीवन भर के लिए नहीं।
• निर्धारित सीमा तक न जाएं- समझदार मार्गदर्शन यह है कि इसे लक्ष्य के रूप में मानने के बजाय रेटेड गहराई के अंदर अच्छी तरह से रहें।
• नमक के पानी के बाद धोकर सुखा लें- सीलिंग पट्टी पर बचे कण ही ​​अगली सील को तोड़ते हैं।
• फ़िंगरप्रिंट अनलॉकिंग फ़िल्म के माध्यम से काम नहीं करती है- टचस्क्रीन, फेस आईडी और कॉल हमारे लॉक-सील बिल्ड पर होते हैं।
• उपयोगकर्ताओं को स्वयं परीक्षण करना चाहिए- अंदर एक टिशू, सीलबंद, थोड़ी देर के लिए डूबा हुआ, पैकेजिंग पर सिफारिश करने लायक तीन मिनट का चेक है।

उत्पाद का आधार

ये पाउच, सीलॉक केवाटरप्रूफ फ़ोन पाउचलाइन, उपरोक्त सीलिंग आर्किटेक्चर को कवर करें और ओईएम ऑर्डर के लिए समान शुरुआती बिंदु के रूप में कार्य करें - कोई भी दूसरे से ऊपर रैंक नहीं किया गया है:

छवि	मॉडल और विशिष्टताएँ	सील वास्तुकला और रेटिंग	MOQ

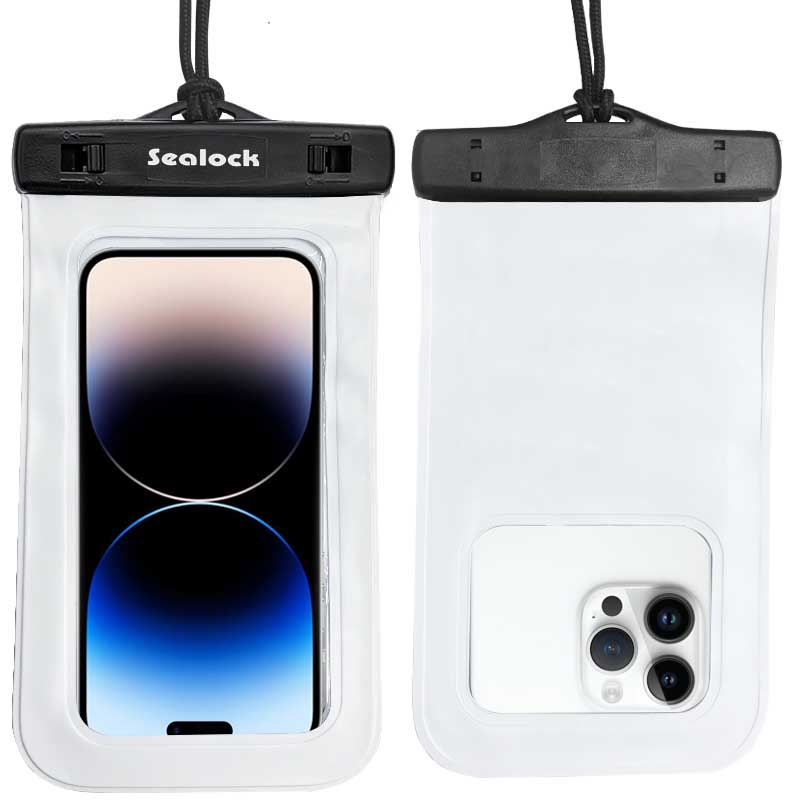

	कैमरा विंडो के साथ SL-A064 यूनिवर्सल IPX8 फोन पाउच- प्रीमियम पीवीसी + एबीएस; बाहरी लगभग. 22×11.5 सेमी, आंतरिक उपयोग योग्य लगभग। 18.5×9 सेमी; 7.0″ तक के फोन में फिट बैठता है; फुल टचस्क्रीन फ्रंट विंडो + स्वतंत्र रियर कैमरा विंडो; फेस आईडी समर्थित; 60-70 ग्राम; काला / ठंढा सफेद; 45 सेमी समायोज्य नायलॉन डोरी।	डुअल स्लाइड लॉक + सिलिकॉन सीलिंग स्ट्रिप;IPX8	300

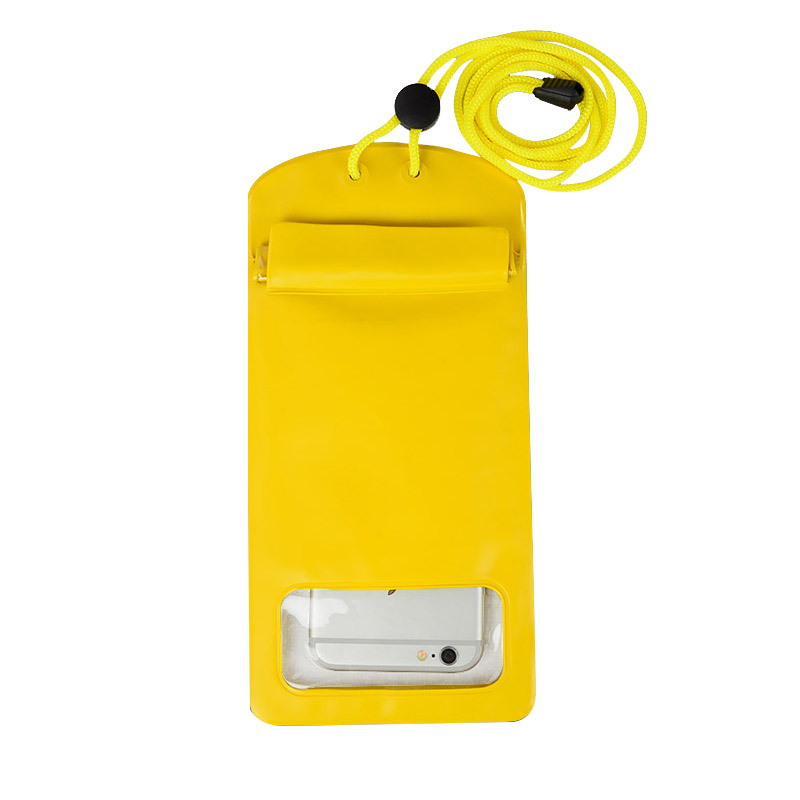

	रियर कैमरा विंडो के साथ SL-A101 डुअल-सील IPX8 फोन पाउच- उच्च-स्पष्टता पीवीसी; बाहरी 11×17.5 सेमी, आंतरिक उपयोग योग्य लगभग। 9.5×14.5 सेमी; 6.5″ तक के फोन में फिट बैठता है; उच्च-संवेदनशीलता स्पर्श विंडो + स्वतंत्र कैमरा विंडो; पानी के अंदर फोटोग्राफी समर्थित; 50-60 ग्राम; पीला/काला/ठंडा सफेद; समायोज्य लट डोरी.	प्रेस-सील स्ट्रिप + फोल्ड-ओवर फोम कम्प्रेशन बार;IPX8	300
	SL-A082 (छोटा) / SL-A083 (बड़ा) यूनिवर्सल वॉटरप्रूफ फ़ोन पाउच- प्रीमियम पीवीसी 0.30–0.35 मिमी + एबीएस लॉक सिस्टम; उच्च-स्पष्टता टीपीयू/पीवीसी टच फिल्म; ताप-सीलबंद शरीर; 55-75 ग्राम; -20°C से 60°C; टचस्क्रीन, फेस आईडी और कॉल समर्थित; सफेद / काला / कस्टम।	डुअल स्लाइडिंग लॉक + फोल्ड सील;IPX8, से 30 मी	300
	SL-F170 वाटरप्रूफ जिपर फोन पाउच- टीपीयू; 2एल, एक फ़ोन प्लस कार्ड, नकदी और छोटी-मोटी ज़रूरी चीज़ों के लिए पर्याप्त जगह; कस्टम लोगो स्वीकार किया गया.	जलरोधक ज़िपर; एचएफ-वेल्डेड बॉडी	500
	तैराकी के लिए SL-A059 वॉटरप्रूफ फ़ोन पाउच- 500डी वॉटरप्रूफ बेस पर टीपीयू मिश्रित कपड़ा, निर्बाध रूप से वेल्डेड; कस्टम आकार; तैराकी, बारिश, समुद्र तट, नदी अनुरेखण, सर्फिंग, पैडलबोर्डिंग और नौकायन के लिए।	IPX7 वाटरप्रूफ जिपर	500

सैंपलिंग 7-15 दिनों तक चलती है और अनुमोदन के बाद 30-45 दिनों तक उत्पादन होता है, जिसमें सिल्क-स्क्रीन या यूवी लोगो प्रिंटिंग, कस्टम रंग और सभी बिल्ड में OEM/ODM विकास समर्थित है।

अक्सर पूछे जाने वाले प्रश्न: IPX8 पाउच विनिर्माण

प्रश्न: IPX8 वास्तव में क्या गारंटी देता है?
उत्तर: निर्माता द्वारा घोषित गहराई और अवधि तक, एक मीटर से अधिक निरंतर विसर्जन। हमेशा घोषित गहराई के लिए पूछें - इसके बिना IPX8 का दावा सत्यापन योग्य नहीं है, और इस श्रेणी में अस्थिर गहराई मानक ओवरक्लेम है।

प्रश्न: एक ज़िपर अकेले IPX8 तक क्यों नहीं पहुँच सकता?
ए: निरंतर दबाव में एक गैसकेट-सीलबंद लॉक सिस्टम ज़िप-शैली बंद करने की तुलना में क्लैंपिंग बल को कहीं बेहतर वितरित करता है। हमारा IPX8 एबीएस लॉक या फोल्ड-ओवर कम्प्रेशन बार द्वारा क्लैंप किए गए सिलिकॉन या फोम गास्केट का उपयोग करता है; ज़िपर बिल्ड को IPX7 रेटिंग दी गई है।

प्रश्न: आंतरिक स्थान बाहरी आकार से छोटा क्यों है?
उत्तर: क्योंकि सील की संरचना और उसका संपीड़न शीर्ष और किनारों पर जगह की खपत करता है। इसीलिए हम दोनों आंकड़े प्रकाशित करते हैं - SL-A101 11×17.5 सेमी बाहर है और लगभग 9.5×14.5 सेमी उपयोग योग्य है। हमेशा आंतरिक गुहा के विरुद्ध निर्दिष्ट करें.

प्रश्न: आप बड़े ऑर्डर में रेटिंग को एक समान कैसे बनाए रखते हैं?
ए: प्रत्येक बार परीक्षण सील के साथ सील पैरामीटर स्थिरता, मोटाई और आसंजन के लिए आने वाली फिल्म नियंत्रण, गैस्केट और लॉक पर तंग आयामी सहिष्णुता, और दस्तावेज एसओपी - फिर तैयार माल पर वैक्यूम-एंड-होल्ड रिसाव निर्धारण।

प्रश्न: क्या हम तृतीय-पक्ष प्रमाणीकरण प्राप्त कर सकते हैं?
उत्तर: हां - एसजीएस या क्यूआईएमए निरीक्षण और प्रमाणन की व्यवस्था की जा सकती है, और खरीदार तेजी से आईपीएक्स8 दावे की एक परीक्षण रिपोर्ट के साथ आने की उम्मीद कर रहे हैं जिसे वे देख सकते हैं।

प्रश्न: IPX8 पाउच कितने समय तक चलता है?
ए: सील यूवी, हीट साइकलिंग और उपयोग के साथ खराब हो जाती है, और एक समझौता गैसकेट अपनी लोच को बहाल नहीं करता है। पाउच को बदलने योग्य समझें, खारे पानी के बाद धोने और सुखाने की सलाह दें, और पैकेजिंग पर एक साधारण टिश्यू-और-डंक स्व-परीक्षण करें।

फ़ैक्टरी से बात करें

IPX8 वॉटरप्रूफ फोन पाउच विकसित करने या निर्माण करने के लिए, Sealock से संपर्क करेंinfo@sealock.com.hkया +86-769-82009361। वेल्डेड और हीट-सील्ड वॉटरप्रूफ उत्पादों में बीस वर्षों से अधिक, तीन IPX8 सीलिंग आर्किटेक्चर, प्रकाशित आंतरिक कैविटी आयाम और प्रत्येक शिपमेंट पर एक पूर्ण ग्राहक निरीक्षण प्रक्रिया।
