वाटरप्रूफ बैग के लिए टेक पैक - क्या निर्दिष्ट करें

सीलॉक एक वॉटरप्रूफ बैग निर्माता और OEM आपूर्तिकर्ता है। एक टेक पैक कोई मूड बोर्ड या स्केच नहीं है - यह वह दस्तावेज़ है जो किसी फ़ैक्टरी को बिना अनुमान लगाए आपका उत्पाद बनाने देता है, और इसकी गुणवत्ता यह तय करती है कि आप किसी नमूने को दो राउंड में अनुमोदित करते हैं या पाँच में। मानक टेक पैक टेम्प्लेट कपड़ों और पारंपरिक बैगों के लिए लिखे गए हैं, और वे एक उचित प्रारंभिक बिंदु हैं।लेकिन एक वेल्डेड वॉटरप्रूफ बैग के लिए पांच खंडों की आवश्यकता होती है जिनमें किसी भी परिधान टेम्पलेट में शामिल नहीं होता है, और उन्हें छोड़ देने से जलरोधक परियोजनाएँ नमूने लेने में रुक जाती हैं। यह मार्गदर्शिका दोनों परतों को कवर करती है।

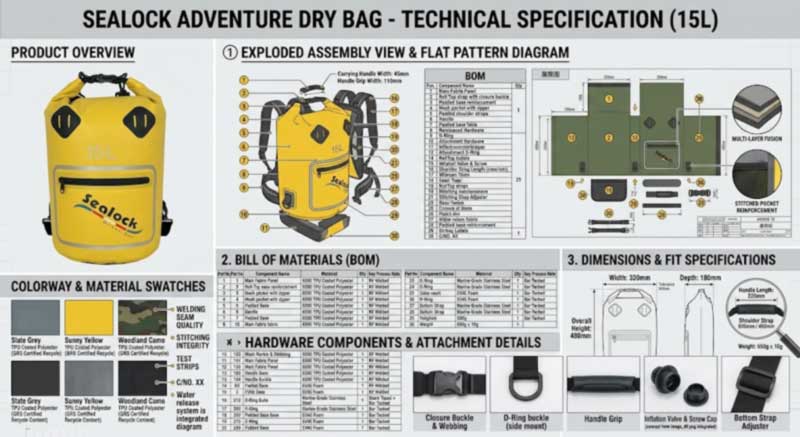

मानक अनुभाग, संक्षेप में

अनुभाग	इसमें क्या होना चाहिए
कवर पृष्ठ	शैली का नाम और संख्या, दिनांक,संस्करण संख्या, संपर्क
सपाट रेखाचित्र	सामने वापसऔरप्रत्येक सीम, पॉकेट, क्लोजर और हार्डवेयर स्थिति के लिए कॉलआउट लाइनों के साथ
माप चार्ट	माप का प्रत्येक बिंदु, सेमी और इंच में, प्रत्येक के साथपरिभाषित माप बिंदुऔर एक सहनशीलता
सामग्री का बिल	प्रत्येक घटक संरचना, वजन, मोटाई, रंग संदर्भ, आकार और प्रति इकाई मात्रा के साथ
निर्माण नोट्स	प्रत्येक भाग को कैसे जोड़ा और समाप्त किया जाता है
रंग-रूप	प्रति घटक पैनटोन या हस्ताक्षरित रंगीन कार्ड, न कि केवल "काला"
ब्रांडिंग	लोगो कलाकृति, विधि, आकार और सटीक स्थान; लेबल और हैंगटैग
पैकेजिंग	पॉलीबैग, बॉक्स, बारकोड, कार्टन मात्रा और कार्टन मार्किंग

वॉटरप्रूफ़-विशिष्ट सामग्री से पहले बुनियादी बातों पर दो नोट्स।केवल सामने का दृश्य क्लासिक शुरुआती त्रुटि है- कोई फ़ैक्टरी पूर्ण निर्माण चित्र के बिना एक भी पैटर्न का टुकड़ा नहीं काट सकती। औरमाप बिंदुओं को परिभाषित करें: ऊँचाई हैंडल से मापी जाती है या उसके बिना? माप का एक अपरिभाषित बिंदु एक नमूना तैयार करता है जो तकनीकी रूप से सही और गलत है।

अतिरिक्त एक: रेटिंग को एक संख्या और एक परीक्षण के रूप में बताएं

"वाटरप्रूफ़" कोई विशिष्टता नहीं है। यह वह शब्द है जो इस श्रेणी में किसी भी अन्य शब्द की तुलना में अधिक विवादों का कारण बनता है, क्योंकि दो पक्ष इसका ईमानदारी से उपयोग कर सकते हैं और इसका मतलब अलग-अलग हो सकता है।

इसे तीन पंक्तियों के रूप में लिखें:

• रेटिंग— उदाहरण के लिए IPX7, जिसे 30 मिनट के लिए 1 मीटर पर विसर्जन के रूप में परिभाषित किया गया है। यदि आप IPX8 निर्दिष्ट करते हैं,गहराई बताएं, क्योंकि IPX8 निर्माता द्वारा घोषित गहराई तक 1 मीटर से अधिक निरंतर विसर्जन है। बिना किसी गहराई के IPX8 दावे को सत्यापित नहीं किया जा सकता है।
• जहां इसका सत्यापन किया जाता है- तैयार बैग पर, फैब्रिक हाइड्रोस्टैटिक आकृति से अनुमान नहीं लगाया गया। एक सुसंगत कपड़ा इकट्ठे किए गए उत्पाद को प्रमाणित नहीं करता है।
• प्रति कम्पार्टमेंट- और यही वह चीज़ है जिसे खरीदार चूक जाते हैं। यदि डिज़ाइन में एक सीलबंद मुख्य कम्पार्टमेंट और सामने ज़िप पॉकेट है, तो वे समान प्रदर्शन नहीं करेंगे। टेक पैक में प्रत्येक को अलग से रेट करें, और उस रेटिंग को अपनी लिस्टिंग कॉपी में रखें। यह उस समीक्षा को रोकता है जो कहती है कि मुख्य डिब्बे के सूखा रहने पर बैग लीक हो गया।

अतिरिक्त दो: एक जुड़ने का शेड्यूल, सीम दर सीम

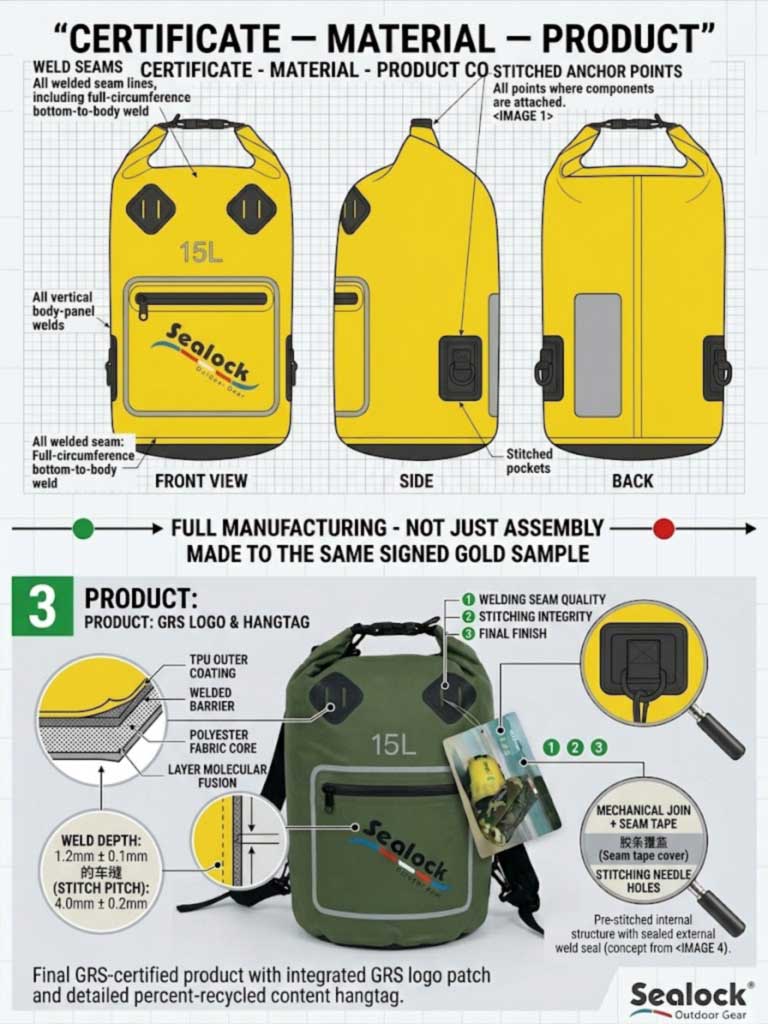

एक परिधान तकनीकी पैक प्रति सीम सिलाई प्रकार बताता है। वॉटरप्रूफ टेक पैक को पहले कुछ और मौलिक बातें बतानी होंगी:जोड़ने की विधि. उत्पाद में प्रत्येक सीम तीन चीज़ों में से एक है, और दस्तावेज़ में यह लिखा होना चाहिए कि कौन सी:

• उच्च आवृत्ति वेल्डेड- सीलबंद बैरियर।
• सिला— लोड-बेयरिंग जोड़, वेल्डिंग से पहले फ्लैट पैनलों पर लगाए जाते हैं।
• सिल दिया फिर टेप किया- जहां संरचनात्मक सिलाई खुली रहनी चाहिए।

फिर एक निर्माण नोट जोड़ें जो पूरे निर्माण को नियंत्रित करता है, क्योंकि यह सिलाई उत्पादन से आने वाले किसी भी व्यक्ति के लिए स्पष्ट नहीं है:संरचनात्मक सिलाई वेल्डिंग से पहले होती है।वेल्डिंग के बाद सिलाई करने से तैयार सीम में छेद हो जाता है और यह पानी के संपर्क में आ जाता है। उस वाक्य को टेक पैक में डालने से अनुक्रम के बारे में कोई भी अस्पष्टता दूर हो जाती है।

अतिरिक्त तीन: एक प्रवेश अनुसूची

यह अनुभाग किसी भी मानक टेम्पलेट में मौजूद नहीं है और यह वह है जो टूलींग लागत और लीड समय को सबसे अधिक प्रभावित करता है।सीलबंद खोल से गुजरने वाली प्रत्येक सुविधा एक प्रवेश है, और प्रत्येक को अपनी लाइन की आवश्यकता होती है: वाल्व, पारदर्शी खिड़की, वायुरोधी जिपर, चुंबक आवास, पंप इकाई, नाली, और प्रत्येक लोड एंकर।

प्रत्येक के लिए, स्थिति और सीलिंग विधि निर्दिष्ट करें। व्यावहारिक रूप से इसके दो कारण मायने रखते हैं:

• प्रवेश की स्थिति वेल्ड मानचित्र को प्रभावित करती है और इसलिए डाई को प्रभावित करती है।टूलींग मौजूद होने के बाद वाल्व को हिलाना महंगा है; टूलींग से पहले यह निर्णय लेना मुफ़्त है।
• प्रत्येक प्रवेश एक अलग प्रक्रिया विंडो हैअपने स्वयं के मापदंडों और अपने स्वयं के निरीक्षण के साथ, जो इस बात का हिस्सा है कि कोटेशन कैसे बनाया जाता है।

अतिरिक्त चार: वेल्डेबिलिटी के लिए निर्दिष्ट सामग्री

एक बीओएम जो "वाटरप्रूफ फैब्रिक" कहता है वह बीओएम नहीं है। अस्पष्ट विवरण - "मजबूत कपड़ा", "अच्छा ज़िपर", "प्रीमियम सामग्री" - कारखाने को अनुमान लगाने के लिए मजबूर करते हैं, और अनुमान वही है जो आपको प्राप्त होता है। वेल्डेड उत्पाद के लिए, एक के बजाय चार अलग-अलग लाइनें निर्दिष्ट करें:

• बेस फैब्रिक और डेनियर— 420डी, 500डी, 840डी; नायलॉन या पॉलिएस्टर बेस।
• कोटिंग का प्रकार, वजन और किनारे-पीवीसी तिरपाल, टीपीयू-लेपित, या दोनों चेहरों पर टीपीयू लेमिनेटेड। ध्यान दें कि लेपित कपड़े को विश्वसनीय रूप से वेल्ड करने के लिए लगभग 3-5 मिलियन की न्यूनतम कोटिंग मोटाई की आवश्यकता होती है।
• जुड़ने की योग्यता- सामग्री ध्रुवीय थर्मोप्लास्टिक होनी चाहिए। पीवीसी, टीपीयू, नायलॉन, पीईटी और ईवीए वेल्ड; पॉलीप्रोपाइलीन और पॉलीइथाइलीन ऐसा नहीं करते हैं, और कुछ रबर-आधारित कोटिंग्स जैसे हाइपलॉन को केवल सिल दिया जा सकता है या जोड़ा जा सकता है।
• संलग्न घटकों की अनुकूलता- वाल्व फ्लैंज, जिपर टेप और विंडो फिल्म आंतरिक सतह के अनुकूल होनी चाहिए, क्योंकि समान सामग्रियों के बीच के बंधन असमान प्लास्टिक के बीच चिपकने वाले जोड़ों की तुलना में काफी अधिक विश्वसनीय होते हैं।

अपने गंतव्य बाज़ार के बारे में भी बताएं ताकि अनुपालन खोजा जाने के बजाय डिज़ाइन किया गया हो: ईयू, यूके या कैलिफ़ोर्निया के लिए, निर्दिष्ट करेंफ़ेथलेट-मुक्त और पहुंच-अनुपालकलिखित रूप में फॉर्मूलेशन और आपके वास्तविक विनिर्देश के विरुद्ध परीक्षण रिपोर्ट की आवश्यकता होती है।

अतिरिक्त पांच: परीक्षण किए गए लोड के साथ अंक लोड करें

"प्रबलित पट्टियाँ" सबसे महत्वपूर्ण निर्णय फर्श पर छोड़ देती हैं। प्रत्येक भार वहन करने वाले एंकर के लिए - शोल्डर हार्नेस, हिप बेल्ट, हॉल हैंडल, डी-रिंग, लैश टैब - निर्दिष्ट करें:

• सिलाई वास्तुकला- बॉक्स-एक्स जहां जगह है, बार-टैक जहां नहीं है। ध्यान दें कि बार-टैक घनत्व को अधिकतम के बजाय लोड पर सेट किया जाना चाहिए, क्योंकि ओवर-टैकिंग बेस फैब्रिक को कमजोर कर देती है।
• धागा- बंधुआ नायलॉन या बंधुआ पॉलिएस्टर, टेक्स 40 या भारी।
• टाँके प्रति इंच और बद्धी सम्मिलन गहराई।
• प्रत्येक एंकर को वह भार धारण करना चाहिए, और क्या इसका परीक्षण सांख्यिकीय रूप से या चक्रीय रूप से किया गया है। अटैचमेंट हार्डवेयर के लिए, साइकिल चलाना अधिक मायने रखता है - एक टैब जो स्थिर खिंचाव रखता है वह बार-बार गतिशील लोडिंग के तहत भी विफल हो सकता है।

सहनशीलता: यथार्थवादी, सजावटी नहीं

सामान्य अभ्यास आसपास हैनरम बैग के लिए ±5 मिमी और संरचित बैग के लिए ±3 मिमी, लेकिन उपयोगी सिद्धांत यह है कि किसी उत्पाद में सहनशीलता एक समान नहीं होनी चाहिए। लोगो की स्थिति, युग्मित हैंडल अटैचमेंट और क्लोजर संरेखण को नरम बोरी की समग्र चौड़ाई की तुलना में सख्त नियंत्रण की आवश्यकता होती है। दो सावधानियाँ:

• दस्तावेज़ को तकनीकी दिखाने के लिए मनमानी सहनशीलता न जोड़ें।पहले नमूने के बाद कारखाने के साथ यथार्थवादी उत्पादन भिन्नता पर चर्चा करें और उन्हें साक्ष्य के आधार पर निर्धारित करें।
• वेल्डेड कार्य काटने पर अधिक मजबूती से चलता है।एक वेल्डेड सीम में बहाव को अवशोषित करने के लिए कोई सीम भत्ता नहीं होता है, इसलिए पैनल की सटीकता को सिलने वाले उत्पादन की तुलना में अधिक बारीकी से नियंत्रित किया जाता है - यह जानने लायक है कि आप अपेक्षाएं कब निर्धारित करते हैं।

टेस्ट प्लान को पैक में रखें

एक वॉटरप्रूफ़ ख़रीदार के लिए यह सबसे उपयोगी जोड़ हो सकता है, क्योंकि परीक्षण विधि पर सहमति होनी चाहिएपहलेथोक उत्पादन - यह वेल्ड की चौड़ाई, समापन और कपड़े को निर्धारित करता है, और आप किसी बैग के निर्माण के बाद उसके सबमर्सिबल होने का परीक्षण नहीं कर सकते। निर्दिष्ट करें:

• कौन से परीक्षण लागू होते हैं - वास्तविक जल विसर्जन, वायु-स्फीति बुलबुला परीक्षण, नकारात्मक-दबाव रिसाव निर्धारण, लोड साइक्लिंग।
• चाहे वे उत्पादन नमूनों पर चलें या उत्पादन इकाइयों पर।एक आदर्श प्री-प्रोडक्शन नमूना डिज़ाइन को साबित करता है; रन से निकाली गई इकाइयाँ बैच को साबित करती हैं।
• AQL स्तर, और अंतिम निरीक्षण किस पैकिंग प्रतिशत पर चलता है।
• आपको क्या साक्ष्य प्राप्त होते हैं - निरीक्षण तस्वीरें और रिकॉर्ड, और क्या एसजीएस या क्यूआईएमए निरीक्षण की व्यवस्था की गई है।
• कि एकहस्ताक्षरित सोने का नमूनादोनों पक्षों द्वारा आयोजित किया जाएगा. इसके बिना, निरीक्षण का कोई उद्देश्य नहीं रह जाता है।

गलतियाँ जो दो नमूना राउंड को पाँच में बदल देती हैं

• बिना माप, सामग्री या निर्माण नोट्स वाली संदर्भ छवियां।यह फ़ैक्टरी को अनुमान लगाने के लिए मजबूर करता है, और अनुमान लगाने से वह नमूना तैयार होता है जो आप नहीं चाहते थे।
• केवल सामने का दृश्य.कोई साइड या बैक का मतलब कोई पैटर्न नहीं है।
• अपरिभाषित माप बिंदु.हैंडल के साथ या उसके बिना ऊँचाई उत्तर बदल देती है।
• अस्पष्ट बीओएम प्रविष्टियाँ।"अच्छा ज़िपर" निर्दिष्ट करने योग्य नहीं है; "सीलबंद वॉटरप्रूफ ज़िपर, मोल्डेड टूथ चेन, पूरी लंबाई" है।
• कोई प्रति-कम्पार्टमेंट रेटिंग नहीं.उन उत्पादों पर अधिकांश "यह लीक" शिकायतों का स्रोत जहां मुख्य कम्पार्टमेंट ठीक था।
• संस्करण नियंत्रण विफलताएँ.पुराने चित्र, नया बीओएम और पुराना लोगो आर्टवर्क गलत नमूना तैयार कर सकता है, भले ही प्रत्येक व्यक्तिगत फ़ाइल पेशेवर दिखती हो। प्रत्येक संस्करण को क्रमांकित करें और बताएं कि कौन सा संस्करण किसका स्थान लेता है।
• पैकेजिंग और लेबल भूल जाना।बैग सही हो सकता है जबकि बारकोड, ओरिजिन लेबल, केयर कार्ड या कार्टन मार्क गलत हो।

जब पैक आता है तो क्या होता है

एक संपूर्ण पैक विकास को छोटा कर देता है क्योंकि यह व्याख्या चरण को हटा देता है। उस बिंदु से हमारी प्रक्रिया: हम ड्राइंग की समीक्षा करते हैंजुड़ने की योग्यताऔर किसी भी ज्यामिति, सामग्री या पैठ को चिह्नित करें जो समस्याएं पैदा करेगा, टूलींग के साथ इकाई मूल्य को अलग से उद्धृत करें जहां एक कस्टम डाई की आवश्यकता होती है, फिर नमूना - आमतौर पर दो काउंटर-सैंपल राउंड - और थोक से पहले दोनों पक्षों द्वारा रखे गए सोने के नमूने पर हस्ताक्षर करें। नमूनाकरण जटिलता के आधार पर 3-15 दिनों तक चलता है, डोंगगुआन या हो ची मिन्ह सिटी से अनुमोदन के बाद 20-45 दिनों तक उत्पादन होता है।

यदि आपके पास तकनीकी पैक नहीं है, तो एक संदर्भ नमूना और आपका इच्छित उपयोग, क्षमता, लक्ष्य मूल्य और बाजार शुरू करने के लिए पर्याप्त है; हम अनुमान लगाने के बजाय आपके साथ विनिर्देश तैयार करेंगे।

विरुद्ध निर्दिष्ट करने के लिए आधार मॉडल

छवि	नमूना	के लिए आरंभिक बिंदु के रूप में उपयोगी है	MOQ
	विंडो और ज़िप पॉकेट के साथ SL-D693 ट्यूब ड्राई बैग— 15एल/20एल; 500D पीवीसी तिरपाल;IPX7; पारदर्शी खिड़की; सूखा-गीला पृथक्करण; वियोज्य पट्टा; पोम बकल.	प्रति-कम्पार्टमेंट रेटिंग और विंडो प्रवेश का एक व्यावहारिक उदाहरण	300
	SL-J033 वाटरप्रूफ अभियान पैक— 45/55/65एल; 420डी नायलॉन पर टीपीयू;IPX8रबर सीलिंग पट्टी, फोल्ड-ओवर फ्लैप और संपीड़न पट्टा; गद्देदार हार्नेस, स्टर्नम स्ट्रैप, गद्देदार हिप बेल्ट, हॉल हैंडल।	लोड-पॉइंट विशिष्टता और घोषित-गहराई रेटिंग	300-500
	हैंड पंप के साथ SL-P1133 संपीड़न बैग— 48×29×10 सेमी, 13.9L; थ्रेडेड कैप और गैस्केट के साथ स्क्रू-सील वाल्व; वेल्डेड स्पष्ट टीपीयू विंडो; सीलबंद वॉटरप्रूफ जिपर।	एक प्रवेश अनुसूची - एक शरीर में वाल्व, खिड़की और ज़िपर	300
	SL-E102 ड्राई बैकपैक- 15L / 20L / 30L प्रति आकार प्रकाशित आयामों के साथ; 500D पीवीसी जाल; कस्टम रंग और आकार।	साझा टूलींग पर एक आकार की सीढ़ी - तीन SKU को कुशलतापूर्वक कैसे निर्दिष्ट करें	300

अक्सर पूछे जाने वाले प्रश्न: वाटरप्रूफ बैग टेक पैक

प्रश्न: वॉटरप्रूफ टेक पैक के लिए क्या आवश्यक है जो सामान्य पैक के लिए नहीं है?
ए: पांच चीजें - एक रेटिंग जो एक परीक्षण विधि और प्रति डिब्बे के साथ एक संख्या के रूप में बताई गई है, एक जुड़ने का शेड्यूल जिसमें बताया गया है कि कौन से सीम वेल्ड किए गए हैं और कौन से सिल दिए गए हैं, एक प्रवेश शेड्यूल जो शेल से गुजरने वाली हर चीज को सूचीबद्ध करता है, वेल्डेबिलिटी के लिए निर्दिष्ट सामग्री, और एक परीक्षण किए गए लोड के साथ लोड बिंदु।

प्रश्न: मुझे वॉटरप्रूफ़ आवश्यकता कैसे लिखनी चाहिए?
उत्तर: एक रेटिंग, एक सत्यापन बिंदु और एक दायरे के रूप में। उदाहरण के लिए: IPX7, तैयार बैग पर सत्यापित, केवल मुख्य कम्पार्टमेंट, सामने की जेब को जलरोधी रेटिंग दी गई है। वह वाक्य इस श्रेणी के अधिकांश विवादों को रोकता है।

प्रश्न: प्रवेश कार्यक्रम इतना महत्वपूर्ण क्यों है?
ए: क्योंकि वाल्व, खिड़की, जिपर और एंकर की स्थिति वेल्ड मानचित्र और इसलिए डाई को प्रभावित करती है। टूलींग से पहले उन्हें तय करने में कुछ भी खर्च नहीं होता है; बाद में उन्हें स्थानांतरित करना महंगा है।

प्रश्न: मुझे किस सहनशीलता का उपयोग करना चाहिए?
उत्तर: नरम बैग के लिए लगभग ±5 मिमी और संरचित बैग के लिए ±3 मिमी, जहां संरेखण मायने रखता है वहां कड़ा किया जाता है - लोगो स्थिति, युग्मित अनुलग्नक, समापन संरेखण। तकनीकी दिखने के लिए समान रूप से मनमानी सहनशीलता लागू न करें; पहले नमूने के बाद उन्हें फ़ैक्टरी में सेट करें।

प्रश्न: हमारे पास कोई तकनीकी पैक नहीं है। क्या हम अब भी शुरू कर सकते हैं?
उत्तर: हाँ. एक संदर्भ नमूना, आपका इच्छित उपयोग, क्षमता, लक्ष्य मूल्य और गंतव्य बाजार शुरू करने के लिए पर्याप्त हैं, और हम आपके साथ विनिर्देश तैयार करते हैं। हम जो नहीं करेंगे वह अनुमान लगाना है - अनुमान लगाना ही नमूना राउंड की लागत है।

प्रश्न: किसी परियोजना के लिए अतिरिक्त नमूना राउंड की आवश्यकता का सबसे आम कारण क्या है?
ए: संस्करण नियंत्रण। पुराने चित्र, नया बीओएम और पुरानी कलाकृतियाँ गलत नमूना पेश कर सकती हैं, भले ही हर फ़ाइल पेशेवर दिखती हो। प्रत्येक संस्करण को क्रमांकित करें और स्पष्ट रूप से बताएं कि कौन सा संस्करण किसका स्थान लेता है।
