IPX8 वाटरप्रूफ बैकपैक उत्पादन प्रक्रिया

सीलॉक एक IPX8 वॉटरप्रूफ बैकपैक निर्माता और OEM आपूर्तिकर्ता है। फ़ोन पाउच पर IPX8 तक पहुँचना एक छोटे सीलबंद वॉल्यूम पर एक सटीक समस्या है। 65-लीटर लोड-बेयरिंग बैकपैक पर इसे पहुंचाना पूरी तरह से एक अलग अनुशासन है: सेंटीमीटर के बजाय सीम का मीटर, एक चौड़ा उद्घाटन जिसे इसकी पूरी चौड़ाई में समान रूप से सील करना पड़ता है, एक शरीर जो पानी में डूबे होने पर लोड के नीचे झुकता है, और अंदर से बंद होने पर वास्तविक दबाव डालने के लिए पर्याप्त फंसी हुई हवा होती है। यह मार्गदर्शिका बताती है कि IPX8 पैक वास्तव में कैसे बनाया जाता है, और इसे बंद करने के पीछे के इंजीनियरिंग नंबर जो इसे संभव बनाते हैं।

स्केल समस्या को क्यों बदलता है?

IPX8 का मतलब निर्माता द्वारा घोषित गहराई और अवधि तक एक मीटर से अधिक निरंतर विसर्जन है। एक बड़े नरम-पक्षीय पैक पर मिलने से चार कारक सामने आते हैं जिनका सामना एक छोटी सीलबंद थैली को कभी नहीं करना पड़ता है:

• सीवन की लंबाई.एक 65L पैक एक थैली के वेल्डेड सीम से कई गुना अधिक होता है। प्रत्येक अतिरिक्त मीटर सीमांत वेल्ड के लिए एक और अवसर है, इसलिए वॉल्यूम बढ़ने पर प्रक्रिया की स्थिरता अधिक मायने रखती है, कम नहीं।
• आंतरिक वायु मात्रा.एक सीलबंद 65L पैक बड़ी मात्रा में हवा को फँसाता है। जलमग्न होने पर, वह हवा संपीड़ित होती है और क्लोजर और सीम के विरुद्ध बाहर की ओर धकेलती है - पैक एक ही समय में दोनों दिशाओं से दबाव में होता है।
• भार के नीचे झुकना।एक भरा हुआ पैक जैसे ही ले जाया जाता है, गिराया जाता है और पतवार या चट्टान के खिलाफ दबाया जाता है, विकृत हो जाता है। एक थैली स्थिर बैठी रहती है; एक झुंड लगातार अपनी सिलाई का काम करता है।
• भार वहन करने वाली पैठ.हार्नेस, हिप बेल्ट और हॉल हैंडल एंकर सभी शरीर पर भार डालते हैं जिन्हें सील रहना चाहिए। एक थैली में एक डोरी बिंदु होता है; एक पैक में आठ या अधिक होते हैं।

अकेले रोल-टॉप वहाँ क्यों नहीं पहुँचता?

रोल-टॉप एक उत्कृष्ट क्लोजर है और अधिकांश वॉटरप्रूफ पैक के लिए सही विकल्प है। यह जो नहीं है वह दबाव-रेटेड सील है। यह एक भूलभुलैया पथ बनाता है जो बारिश, स्प्रे और छोटे विसर्जन को हरा देता है, लेकिन इसकी सीलिंग शक्ति उपयोगकर्ता के हाथों और बकल से आती है - यह एक नियंत्रित, इंजीनियर संपीड़न नहीं है। घोषित IPX8 रेटिंग के लिए क्लोजर को लागू करना होगाएक अनुरूप गैस्केट पर मापने योग्य, दोहराने योग्य क्लैंपिंग बल.

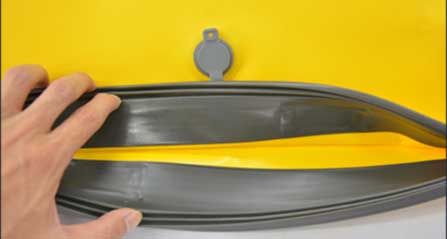

हमारा IPX8 पैक निर्माण तीन तत्वों के साथ मिलकर काम करता है: aप्राकृतिक रबर सीलिंग पट्टीउद्घाटन के साथ, एफ़ोल्ड-ओवर फ्लैपवह उस पर बंद हो जाता है, और एकेंद्रीय संपीड़न पट्टाजो असेंबली को दबा देता है। रबर लोच प्रदान करता है; फ्लैप ज्यामिति प्रदान करता है; पट्टा बल प्रदान करता है.

इसके पीछे गैस्केट इंजीनियरिंग

कंप्रेशन सील एक ऐसी संख्या पर जीवित रहती है या मर जाती है जिस पर बैग निर्माण में शायद ही कभी चर्चा की जाती है, और यह ज्यादातर लोगों की धारणा से कहीं अधिक संकीर्ण है।

• संपीड़न बैंड.सील करने के लिए रबर गैसकेट को उसकी मूल मोटाई के एक प्रतिशत तक निचोड़ना पड़ता है।आदर्श लगभग 40% है, व्यावहारिक अधिकतम 50% है, और न्यूनतम लगभग 10-15% है. इसे अंडर-कंप्रेस करें और कोई सील नहीं है;इसे 50% से अधिक संपीड़ित करें और रबर बिल्कुल भी पलटाव नहीं कर पाएगा- जहां सील हुआ करती थी वहां एक स्थायी अंतराल छोड़ना। क्लोजर को डिज़ाइन करने का मतलब उस बैंड के लिए डिज़ाइन करना है, न कि केवल जितना संभव हो उतना ज़ोर से दबाना।
• संपीड़न सेट.रबर की पीछे धकेलने की क्षमता को संपीड़न सेट द्वारा मापा जाता है, जिसका परीक्षण किया जाता हैएएसटीएम डी395. खराब संपीड़न सेट वाला एक कंपाउंड पहले दिन अच्छा व्यवहार करता है और उत्तरोत्तर सीलिंग बंद कर देता है। यह एक भौतिक विशिष्टता है, कोई डिज़ाइन धारणा नहीं।
• विश्राम.एक संपीड़ित गैस्केट का पुनर्स्थापन बल स्थापना के तुरंत बाद काफी कम हो जाता है - एक घंटे के भीतर यह अपने मूल मूल्य का लगभग तीन-चौथाई हो सकता है। पूरी तरह विफलता की संभावना नहीं है, लेकिन यदि डिज़ाइन में कोई मार्जिन नहीं है तो रिसाव संभव हो जाता है। इसलिए क्लैंपिंग सिस्टम को सैद्धांतिक न्यूनतम के बजाय हेडरूम के साथ निर्दिष्ट किया जाता है।

सबसे कठिन हिस्सा: एक विस्तृत उद्घाटन के पार भी दबाना

यह वह जगह है जहां एक बड़ा पैक एक छोटे सीलबंद उत्पाद से सबसे अलग होता है। एक केंद्रीय संपीड़न पट्टा उद्घाटन के बीच में अपना सबसे बड़ा बल लगाता है और सिरों की ओर उत्तरोत्तर कम होता है। गैस्केट इंजीनियरिंग में परिणामी समस्या का एक नाम है - क्लैम्पिंग बिंदु पर बल एकाग्रता, उससे दूर अंडर-संपीड़न के साथ - और क्लासिक उत्तर लागू होते हैं:

• संपीड़न रुक जाता हैजो गैस्केट को उसकी रिबाउंड सीमा से अधिक कुचलने से रोकता है जहां पट्टा सबसे अधिक जोर से खींचता है।
• एक कठोर प्रालंब, इसलिए समापन बल पट्टा के दोनों ओर कुछ सेंटीमीटर फैलने के बजाय उद्घाटन के साथ फैलता है।
• बल वक्र के लिए गैस्केट प्रोफाइल और डुओमीटर को चुना गयासमापन वास्तव में एक समान आदर्श के लिए नहीं, बल्कि उद्धार करता है।
• सिरों पर ज्यामिति को मोड़ें, चूँकि फ़ोल्ड-ओवर फ़्लैप को उद्घाटन के प्रत्येक छोर पर एक कोने को मोड़ना पड़ता है - वही कॉर्नर-बंचिंग समस्या जो किसी भी चौड़े फ़ोल्ड किए गए क्लोजर को प्रभावित करती है।

असमान क्लैम्पिंग इस क्लोजर प्रकार की क्लासिक विफलता मोड है: एक सील जो केंद्र में रहती है और एक छोर पर गैप होता है वह निरंतर दबाव के तहत एक आकस्मिक डंक और रिसाव को पार कर जाएगा। केवल स्ट्रैप पर ही नहीं, बल्कि पूरी चौड़ाई में समरूपता का सत्यापन करना एक आवश्यक निरीक्षण कदम है।

शैल: अधिक सीम, कम सहनशीलता

• सामग्री।420डी नायलॉन पर लेमिनेटेड टीपीयू इस वर्ग के लिए सही शेल है - नायलॉन बेस में आंसू और घर्षण की ताकत होती है, टीपीयू हाइड्रोलिसिस प्रतिरोध, यूवी स्थिरता, ठंडा लचीलापन और वेल्डेबिलिटी प्रदान करता है। टीपीयू एक कठोर कोटिंग की तुलना में एक लोडेड पैक द्वारा लगाए जाने वाले निरंतर लचीलेपन को कहीं बेहतर ढंग से सहन करता है।
• 27.12 मेगाहर्ट्ज पर वेल्डिंगबैरियर में कहीं भी सुई का छेद नहीं है। एक बड़े पैक पर, पूरे उत्पादन दौर में वेल्ड पैरामीटर स्थिरता इस बात का सबसे बड़ा निर्धारक है कि बैच अपनी रेटिंग रखता है या नहीं।
• एक प्रबलित घर्षण आधार.बेस पैनल को किसी भी अन्य सतह की तुलना में अधिक खींचा और सेट किया जाता है, और IPX8 उत्पाद पर घिसा-पिटा बेस एक सीलिंग विफलता है, न कि केवल कॉस्मेटिक क्षति।
• वेल्डिंग से पहले सिले हुए एंकर लोड करें।हार्नेस, हिप बेल्ट और हॉल हैंडल एंकर को पहले उच्च तनाव पर फ्लैट पैनलों पर सिला जाता है, ताकि छिद्र वेल्डेड त्वचा के नीचे समाप्त हो जाएं और भार एक सिले हुए पदचिह्न में फैल जाए। केवल वेल्डेड एंकर निरंतर कतरनी के नीचे छीलते हैं।

उत्पादन अनुक्रम

1. सामग्री का मंचन और कटाई- पैनलों को कड़ी सहनशीलता के अनुसार काटा जाता है, क्योंकि वेल्डेड सीम में बहाव को अवशोषित करने की कोई गुंजाइश नहीं होती है।
2. उप-संयोजन सिलाई- मॉड्यूल के रूप में निर्मित हार्नेस, हिप बेल्ट, बैक पैनल, साइड पॉकेट और लैश कॉर्ड एंकर।
3. फ्लैट पैनलों पर लोड-पॉइंट सिलाई- शेल बंद होने से पहले उच्च तनाव पर लगाए गए एंकर।
4. डाई सेटअप और एचएफ वेल्डिंग- खोल एक निरंतर सीलबंद त्वचा में जुड़ा हुआ है, जो सिले हुए पैरों के निशान को कवर करता है।
5. गैसकेट बंधन- प्राकृतिक रबर सीलिंग पट्टी उद्घाटन की पूरी लंबाई के साथ सही तरीके से बंधी हुई है। यहां कोई भी विचलन बाद में एक असमान संपीड़न बैंड बन जाता है।
6. फ्लैप और कम्प्रेशन स्ट्रैप असेंबली- फ्लैप ज्यामिति को गैस्केट, स्ट्रैप और हार्डवेयर एंकर पर चौकोर रूप से मोड़ने के लिए सेट किया गया है।
7. समापन सत्यापन- केवल स्ट्रैप पर ही नहीं, बल्कि पूरी चौड़ाई में संपीड़न की जाँच की गई।
8. रिसाव का निर्धारण और पैकिंग।

उत्पाद का आधार

ये वेल्डेड पैक ओईएम ऑर्डर के लिए समान शुरुआती बिंदु हैं - किसी को भी दूसरे से ऊपर रैंक नहीं किया गया है; IPX8 बिल्ड सत्यापित IPX7 रोल-टॉप और एयरटाइट-जिपर निर्माण के साथ बैठता है:

छवि	मॉडल और विशिष्टताएँ	सीलिंग प्रणाली और रेटिंग	MOQ
	SL-J033 वाटरप्रूफ अभियान पैक— 45L / 55L / 65L (34×23×58 / 68 / 78 सेमी); 1,916 / 1,968 / 2,043 ग्राम; 420डी नायलॉन पर टीपीयू लेमिनेट किया गया; हेवी-ड्यूटी प्रबलित घर्षण आधार; आंतरिक जाल जेब; साइड पॉकेट, साइड लैश कॉर्ड, हुक-एंड-लूप पैच पैनल, रिफ्लेक्टिव पाइपिंग; गद्देदार कंधे की पट्टियाँ, उरोस्थि का पट्टा, गद्देदार कूल्हे की बेल्ट, ढोना संभाल; पीला/काला.	IPX8- प्राकृतिक रबर सीलिंग स्ट्रिप + फोल्ड-ओवर फ्लैप + सेंट्रल कम्प्रेशन स्ट्रैप	300-500
	एयरटाइट जिपर के साथ SL-E103 वॉटरप्रूफ बैकपैक— 45L (30×22×73 सेमी); टीपीयू वॉटरप्रूफ कोटिंग; आंतरिक कंप्यूटर परत; नमूना 15 दिन.	एयरटाइट ज़िपर - सत्यापित IPX7, विस्तृत तेज़ पहुंच	500
	SL-E090 एयरटाइट ड्राई बैकपैक— 60L (36×25×80 सेमी); टीपीयू; काला, पीला, लाल; परिवहन के लिए फोल्ड हो जाता है; तैरता है.	रोल-टॉप - फंसी हुई हवा की बड़ी मात्रा, डिज़ाइन के अनुसार उछाल	300-500
	SL-E039 TPU ड्राई बैकपैक— 25एल; टीपीयू के साथ लेपित 420डी नायलॉन; दो समायोज्य कंधे की पट्टियाँ और एक कमर बटन; नमूना 3-5 दिन।	रोल-टॉप - वेल्डेड टीपीयू शेल पर सत्यापित IPX7	300-500
	SL-E977 कयाक ड्राई बैकपैक— 28एल; 500D पीवीसी 0.5 मिमी; अर्धवृत्ताकार खोल; फ़ोन विंडो; मल्टी-फंक्शन लॉक; पार्श्व मुद्रास्फीति/अपस्फीति वाल्व; ईवीए बैक पैनल।	एक वाल्व के साथ रोल-टॉप - एक सीलबंद बॉडी पर नियंत्रित वायु प्रबंधन	300-500

सीलिंग सिस्टम, गैस्केट विनिर्देश, क्षमता, शेल सामग्री, हार्नेस कॉन्फ़िगरेशन, हार्डवेयर और ब्रांडिंग सभी ऑर्डर के अनुसार निर्दिष्ट हैं, या एक पैक को स्केच से विकसित किया जा सकता है। ध्यान दें कि SL-J033 एक सीलिंग प्लेटफॉर्म पर तीन क्षमताएं चलाता है, इसलिए एक IPX8 प्रोग्राम तीन अलग-अलग क्लोजर डेवलपमेंट के बिना 45-65L को कवर कर सकता है।

IPX8 पैक के लिए गुणवत्ता नियंत्रण

गुणवत्ता तीन स्तरों में निर्धारित है।आईक्यूसीकोटिंग की मोटाई, आसंजन और वेल्डेबिलिटी आदि के लिए आने वाले टीपीयू-लेमिनेटेड फैब्रिक को कवर करता हैड्यूरोमीटर और कम्प्रेशन सेट के लिए गैसकेट स्टॉक, और हस्ताक्षरित मानक के विरुद्ध बद्धी, फोम, बकल और हार्डवेयर।आईपीक्यूसीकटिंग टॉलरेंस, वेल्ड अखंडता और वेल्ड चौड़ाई, उद्घाटन के साथ गैसकेट बॉन्डिंग ट्रूनेस, फ्लैप और स्ट्रैप असेंबली, लोड-एंकर सिलाई, और को कवर करता है।क्लोजर की पूरी चौड़ाई में संपीड़न सत्यापन- प्रत्येक रन की शुरुआत में नमूना वेल्ड पर छील परीक्षण के साथ।ओक्यूसीISO 2859 AQL नमूनाकरण, घोषित गहराई और अवधि के लिए विसर्जन परीक्षण, और सोने के नमूने की तुलना, SGS या QIMA प्रमाणीकरण के साथ उपलब्ध है - और IPX8 दावे के लिए, खरीदारों को केवल रेटिंग ही नहीं, बल्कि गहराई बताने वाली एक परीक्षण रिपोर्ट की अपेक्षा करनी चाहिए।

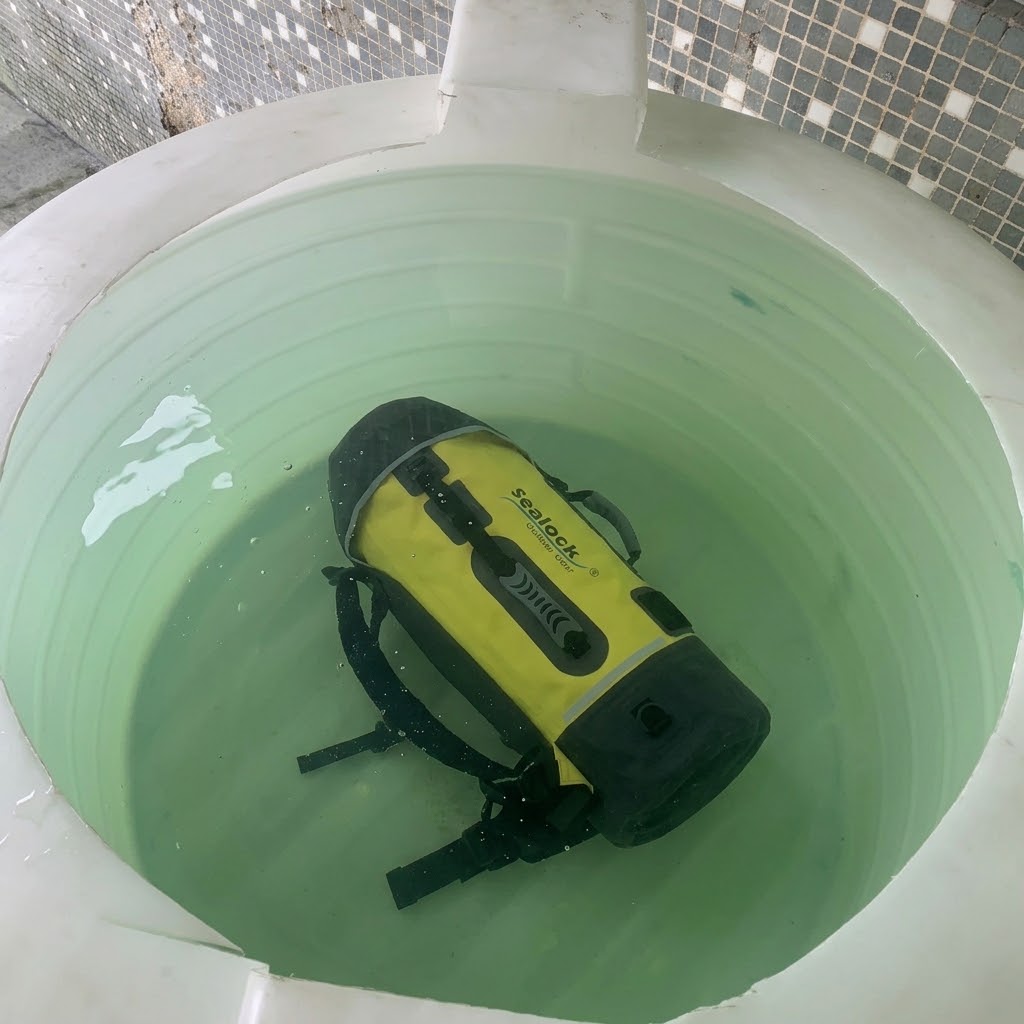

सीलॉक तैयार माल पर संपूर्ण ग्राहक निरीक्षण प्रक्रिया को भी सख्ती से निष्पादित करता है:अनबॉक्सिंग, वैक्यूम निष्कर्षण, 24 घंटे का स्थिर आराम, और वायु-रिसाव निर्धारण. यह रेंज में कहीं और की तुलना में बड़े पैक पर अधिक मायने रखता है: एक धीमी रिसाव जिसे एक बड़ी सीलबंद मात्रा एक छोटे से विसर्जन के दौरान छुपा सकती है, फिर भी पूरे दिन में मापनीय रूप से वैक्यूम ब्लीड होता है। लैब अतिरिक्त रूप से वेल्ड बॉन्ड और पील स्ट्रेंथ, गैस्केट कम्प्रेशन सेट, क्लोजर साइकल टेस्टिंग, 1,500+ साइकल लोड टेस्ट के साथ सीम स्ट्रेंथ और हार्नेस और हिप-बेल्ट एंकर पर जर्क-लोडिंग, घर्षण, आंसू, तन्यता, नमक स्प्रे, यूवी, रंग स्थिरता और रंग अंतर चलाता है।

अक्सर पूछे जाने वाले प्रश्न: IPX8 बैकपैक उत्पादन

प्रश्न: रोल-टॉप पैक को IPX8 रेटिंग क्यों नहीं दी जा सकती?
उत्तर: क्योंकि रोल-टॉप की सीलिंग शक्ति उपयोगकर्ता द्वारा इसे मोड़ने और क्लिप करने के तरीके से आती है, इंजीनियर्ड संपीड़न से नहीं। यह बारिश, स्प्रे और कम विसर्जन के खिलाफ उत्कृष्ट है - यही कारण है कि हमारे रोल-टॉप पैक को सत्यापित IPX7 पर रेट किया गया है - लेकिन घोषित IPX8 को एक नियंत्रित, दोहराए जाने योग्य क्लैंपिंग बल द्वारा संपीड़ित गैसकेट की आवश्यकता होती है।

प्रश्न: सीलिंग गैस्केट को कितना संपीड़ित किया जाना चाहिए?
ए: काफी संकीर्ण बैंड में: मूल मोटाई का लगभग 40% आदर्श है, 50% व्यावहारिक अधिकतम है, और लगभग 10-15% से नीचे कोई विश्वसनीय सील नहीं है। 50% से अधिक दबाव डालने पर रबर के दोबारा न उभरने का जोखिम रहता है, जिससे एक स्थायी गैप बन जाता है।

प्रश्न: आप कैसे जानते हैं कि गैसकेट दो वर्षों में भी सील रहेगा?
ए: संपीड़न सेट को निर्दिष्ट करके - इसे मानने के बजाय एएसटीएम डी395 पर परीक्षण किया गया। खराब संपीड़न सेट वाला एक कंपाउंड पहले दिन सील हो जाता है और धीरे-धीरे बंद हो जाता है। आने वाले निरीक्षण में ड्यूरोमीटर और कम्प्रेशन सेट के लिए गैस्केट स्टॉक की जाँच की जाती है।

प्रश्न: IPX8 पैक का सही होना सबसे कठिन हिस्सा क्या है?
ए: एक विस्तृत उद्घाटन में भी क्लैंपिंग। एक केंद्रीय संपीड़न पट्टा मध्य में बल को केंद्रित करता है और सिरों पर कम वितरित करता है, इसलिए बंद करने के लिए एक कठोर फ्लैप, संपीड़न स्टॉप और वास्तविक बल वक्र से मेल खाने वाली गैसकेट प्रोफ़ाइल की आवश्यकता होती है - फिर निरीक्षण के दौरान पूरी चौड़ाई में संपीड़न सत्यापित होता है।

प्रश्न: क्या IPX8 पैक तैरता है?
उ: एक सीलबंद पैक हवा को फँसाता है और तैरता है, जो उपयोगी है - लेकिन वही फंसी हुई हवा पानी में डूबने पर बंद होने पर बाहर की ओर धकेलती है, इसलिए दोनों दिशाओं से दबाव के लिए शेल और सील का निर्माण करना पड़ता है।

प्रश्न: IPX8 दावे को प्रमाणित करने के लिए हमें क्या पूछना चाहिए?
ए: घोषित गहराई और अवधि, और एक तैयार उत्पाद परीक्षण रिपोर्ट। बताई गई गहराई के बिना IPX8 सत्यापन योग्य नहीं है, और यह वाटरप्रूफ गियर में सबसे आम ओवरक्लेम है।
