एक सोर्सिंग मैनेजर की ऑडिट गाइड: OEM विनिर्माण में घातक आरएफ वेल्डिंग दोषों की पहचान करना

कार्यकारी सारांश

उच्च प्रदर्शन वाले वॉटरप्रूफ गियर, मेडिकल ब्लैडर या सामरिक उपकरणों की सोर्सिंग करने वाले आपूर्ति श्रृंखला अधिकारियों के लिए, कंटेनर के एशियाई बंदरगाह छोड़ने के बाद विनिर्माण दोष का पता लगाना एक विनाशकारी वित्तीय घटना है। भिन्नपारंपरिक काटने और सिलने की विधियाँ, रेडियो फ्रीक्वेंसी (आरएफ) वेल्डिंग के लिए टूलींग, वोल्टेज और थर्मोडायनामिक नियंत्रण में अत्यधिक सटीकता की आवश्यकता होती है। जब घटिया फैक्ट्रियां सख्त गुणवत्ता आश्वासन (क्यूए) प्रोटोकॉल के बिना उत्पादन बढ़ाने का प्रयास करती हैं, तो परिणाम क्षेत्र में विफलताएं, उत्पाद अखंडता से समझौता और बड़े पैमाने पर उत्पाद की वापसी होती है। यह तकनीकी मार्गदर्शिका तीन सबसे आम और घातक-आरएफ वेल्डिंग दोषों को उजागर करती है, जो सोर्सिंग प्रबंधकों को संभावित ओईएम भागीदारों का ऑडिट करने और आपूर्ति श्रृंखला जोखिमों को खत्म करने का ज्ञान प्रदान करती है।

दोष 1: "कोल्ड वेल्ड" (अपूर्ण आणविक संलयन)

व्यावसायिक जोखिम:कोल्ड वेल्ड आरएफ निर्माण में सबसे भ्रामक और खतरनाक दोष है। सतही कारखाने के निरीक्षण के दौरान सीवन दृष्टिगत रूप से बरकरार दिखता है, लेकिन पॉलिमर वास्तव में आणविक स्तर पर जुड़े नहीं हैं। परिचालन तनाव या हल्के आंतरिक दबाव के तहत, सीवन आसानी से अलग हो जाता है।

दृश्य पहचान एवं कारण:

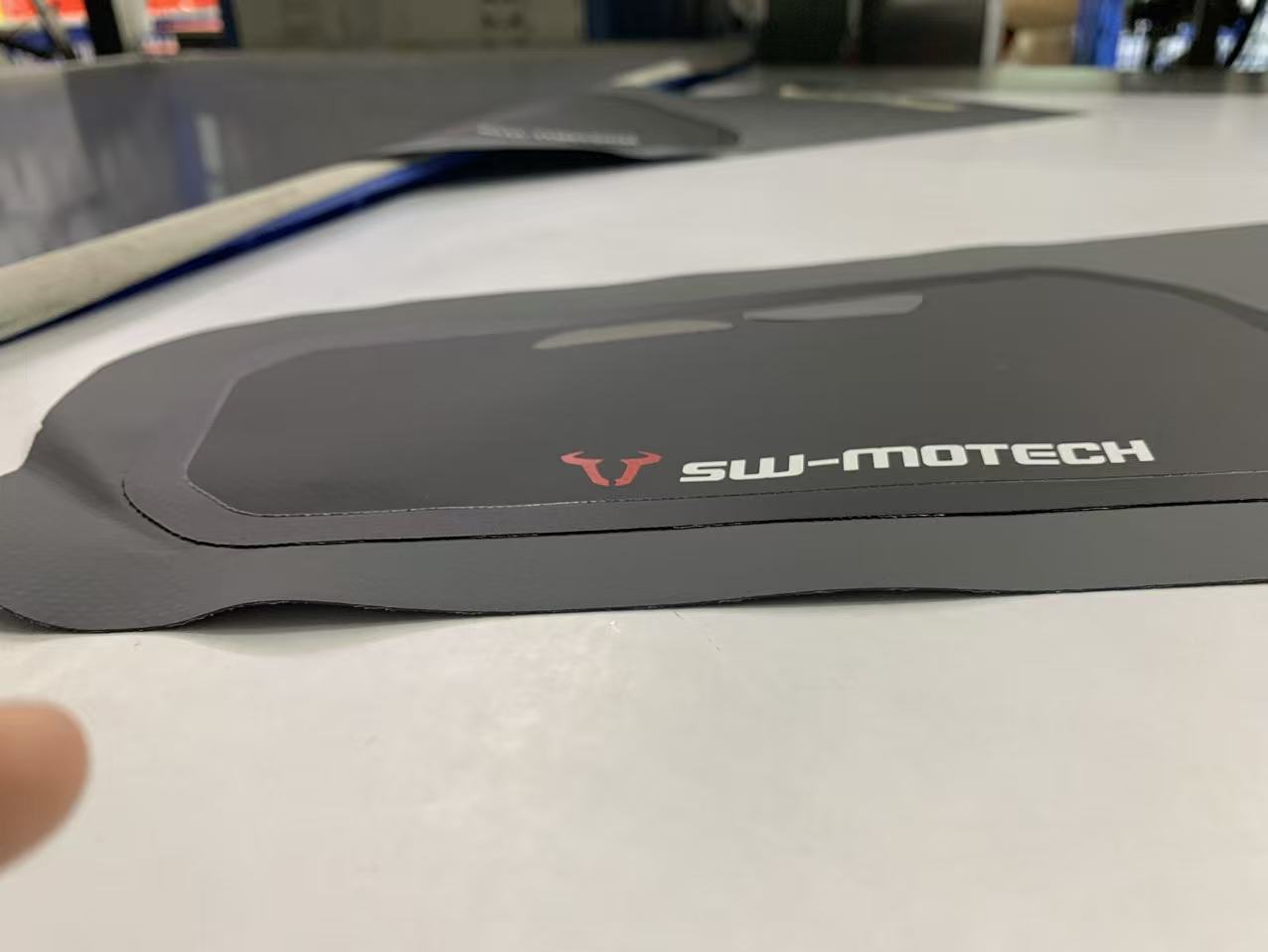

• नज़र:वेल्डेड परिधि में विशिष्ट, समान "एक्सट्रूज़न बीड" (किनारे के साथ पिघले हुए टीपीयू का हल्का निचोड़) का अभाव है। सामग्री पिघली हुई होने के बजाय हल्की दबी हुई दिख सकती है।
• इंजीनियरिंग विफलता:कोल्ड वेल्ड तब होता है जब कोई फैक्ट्री गुणवत्ता से अधिक उत्पादन की गति को प्राथमिकता देती है। ऑपरेटर ठहराव समय (आरएफ ऊर्जा लागू होने की अवधि) को कम कर देता है या मशीनरी में 840D टीपीयू जैसी मोटी सामग्री को भेदने के लिए वोल्टेज स्थिरता का अभाव होता है। यह तब भी हो सकता है जब फ़ैक्टरी असंगत प्लास्टिसाइज़र मिश्रणों का उपयोग करती है।

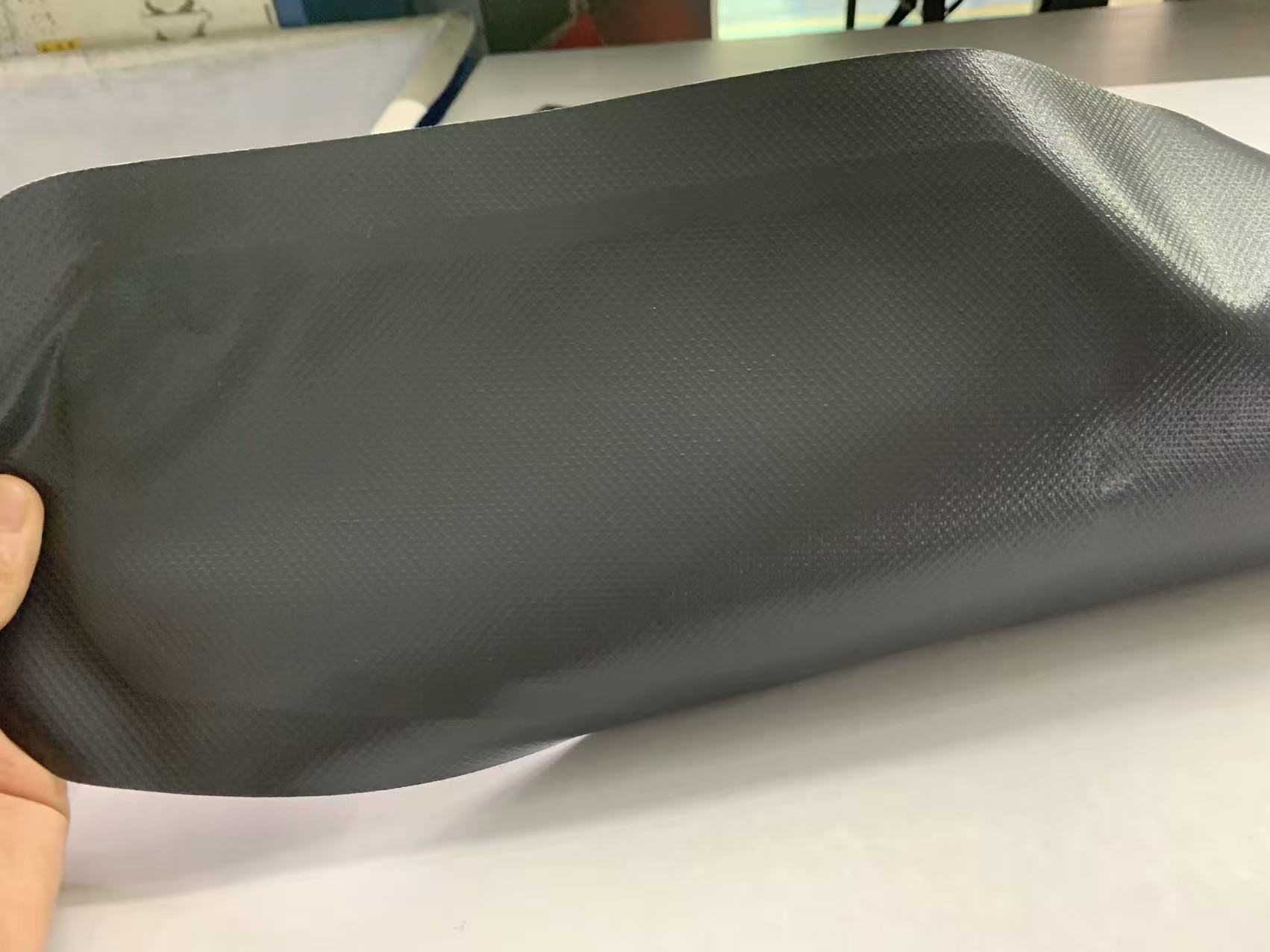

• लेखापरीक्षा प्रश्न: फ़ैक्टरी से उनकी पील स्ट्रेंथ और शीयर स्ट्रेंथ परीक्षण लॉग के लिए पूछें। एक सच्चे आरएफ वेल्ड को अलग नहीं किया जा सकता; सीवन विफल होने से पहले कपड़ा स्वयं फट जाना चाहिए।

दोष 2: थर्मल डिग्रेडेशन (आर्किंग और बर्न-थ्रू)

व्यावसायिक जोखिम:यदि कोल्ड वेल्डिंग अंडर-प्रोसेसिंग है, तो थर्मल गिरावट गंभीर ओवर-प्रोसेसिंग है। यह दोष जलरोधी झिल्ली को पूरी तरह से नष्ट कर देता है, जिससे तत्काल रिसाव और संरचनात्मक विफलता होती है। कारखानों में अपने टूलींग मापदंडों को अपडेट किए बिना सस्ते पीवीसी से उच्च-स्तरीय टीपीयू में संक्रमण करना आम बात है।

दृश्य पहचान एवं कारण:

• नज़र:सीवन के किनारे झुलसे, बदरंग, या भंगुर। चरम मामलों में, आपको सूक्ष्म पिनहोल या गहरे भूरे रंग के धब्बे दिखाई देंगे जहां सामग्री कार्बोनाइज्ड हो गई है।
• इंजीनियरिंग विफलता:यह अक्सर "आर्किंग" के कारण होता है - गंदे पीतल के मरने, असमान सामग्री की मोटाई, या अत्यधिक आरएफ वोल्टेज लगाने के कारण होने वाला अचानक विद्युत निर्वहन। घटिया फैक्ट्रियां अक्सर दैनिक डाई रखरखाव और सफाई की उपेक्षा करती हैं, जिससे मलबा फंस जाता है जो स्थानीय रूप से अधिक गर्मी का कारण बनता है।

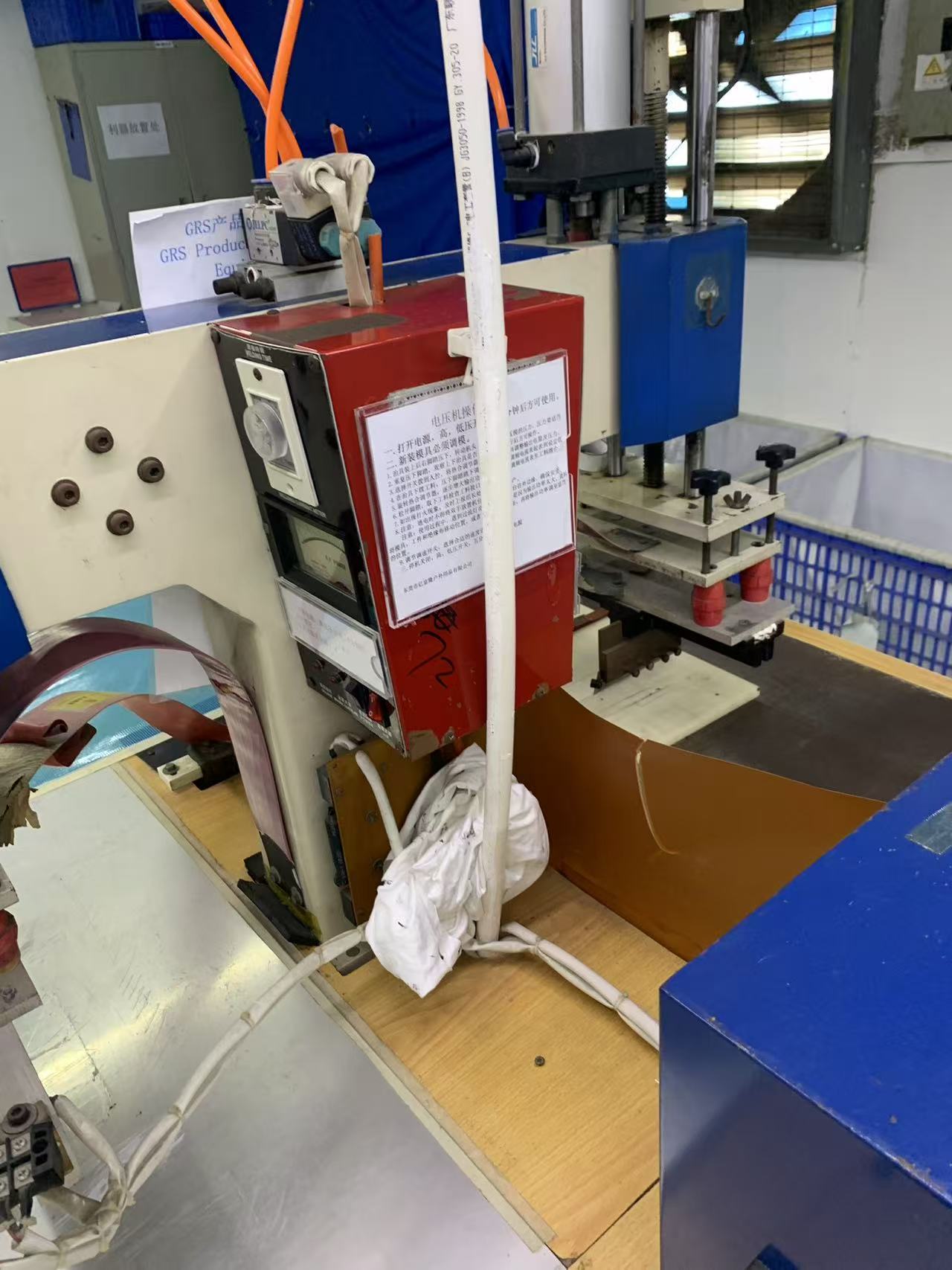

• लेखापरीक्षा प्रश्न: फ़ैक्टरी के फर्श का निरीक्षण करें। क्या वेल्डिंग डाई कस्टम सीएनसी-मशीनीकृत और सावधानीपूर्वक साफ हैं, या वे ऑक्सीकृत हैं और अवशेषों में ढके हुए हैं? उनके निवारक रखरखाव एसओपी के बारे में पूछें।

दोष 3: असममित एक्सट्रूज़न (असमान टूलींग दबाव)

व्यावसायिक जोखिम:एक वॉटरप्रूफ बैग स्थिर परीक्षण के दौरान पानी को रोक सकता है, लेकिन असममित सीम कमजोर बिंदु बनाते हैं जो उत्पाद के गिरने, संपीड़ित होने या अत्यधिक तापमान में उतार-चढ़ाव के संपर्क में आने पर अनिवार्य रूप से उड़ जाएंगे।

दृश्य पहचान एवं कारण:

• नज़र:वेल्ड के क्रॉस-सेक्शन या किनारे की जांच करें। एक तरफ, पिघले हुए पॉलिमर (ओवर-एक्सट्रूज़न) का एक बड़ा, गन्दा गोला है, जबकि दूसरी तरफ खतरनाक रूप से पतला (अंडर-एक्सट्रूज़न) है।

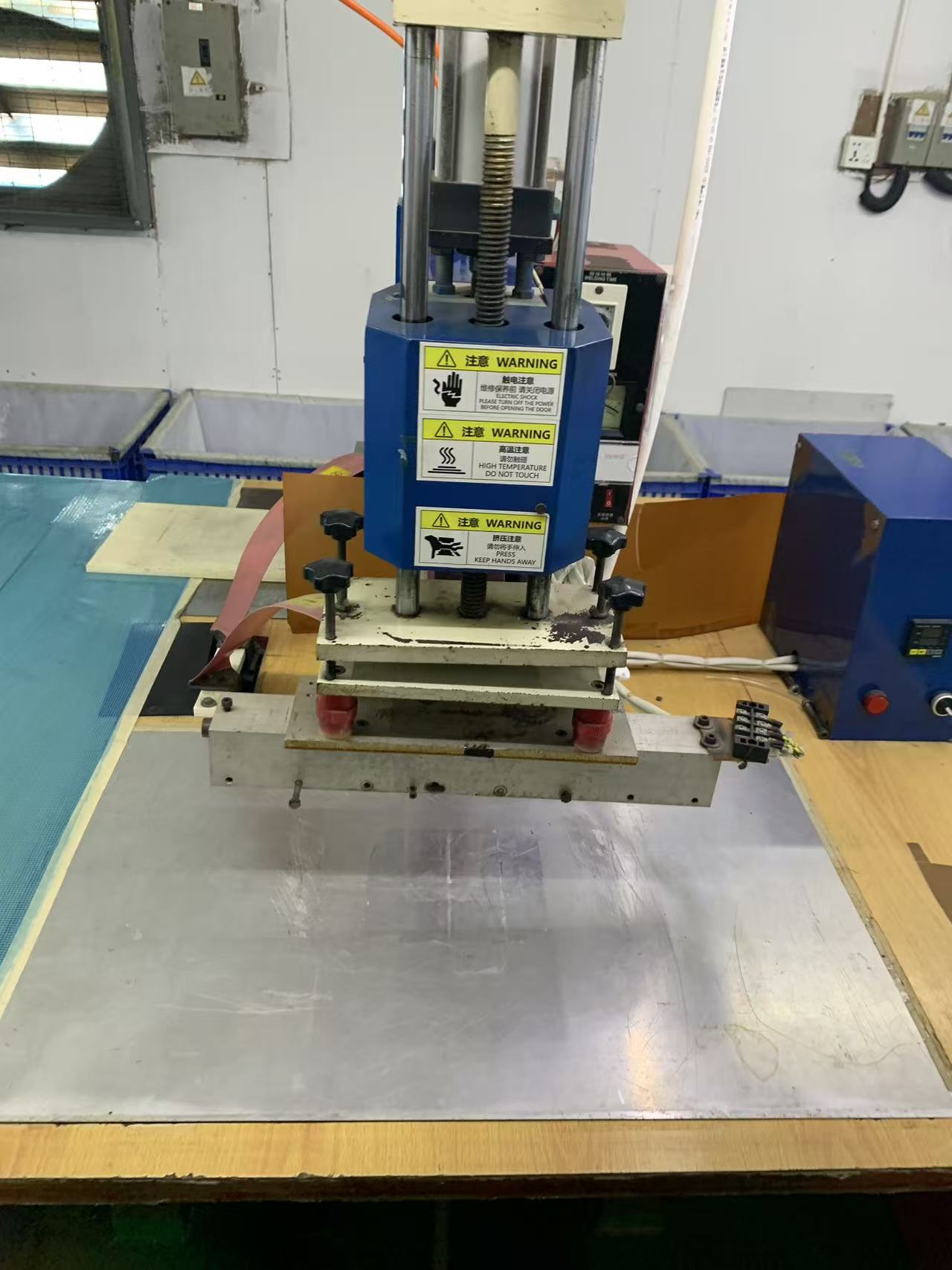

• इंजीनियरिंग विफलता:आरएफ वेल्डिंग के लिए पूरी तरह से समतल वायवीय प्रेस की आवश्यकता होती है। यदि डाई को पकड़ने वाली विशाल धातु की प्लेट मिलीमीटर के एक अंश से भी संरेखण से बाहर है, तो यह सीम पर असमान दबाव डालती है। उच्च मात्रा में उत्पादन के दौरान सही संरेखण बनाए रखने के लिए सस्ती मशीनरी में संरचनात्मक कठोरता का अभाव होता है।
• लेखापरीक्षा प्रश्न: क्या ओईएम उन्नत हाइड्रोलिक या भारी स्थिर वायवीय प्रेस का उपयोग करता है? क्या वे प्लेटन लेवलिंग पर दैनिक अंशांकन जांच करते हैं?

निष्कर्ष: जीरो-डिफेक्ट ओईएम के साथ साझेदारी

आरएफ वेल्डिंग दोषों की पहचान करना केवल पहला कदम है; उन्हें रोकने की आवश्यकता हैएक विशिष्ट विनिर्माण सुविधा के साथ साझेदारी. ट्रू टियर-1 ओईएम पार्टनर त्रुटियों को पकड़ने के लिए एंड-ऑफ़-लाइन निरीक्षण पर भरोसा नहीं करते हैं। वे वास्तविक समय पैरामीटर निगरानी का उपयोग करते हैं, कस्टम सीएनसी-मशीनीकृत पीतल टूलींग में निवेश करते हैं, और सख्त आईएसओ-प्रमाणित क्यूए प्रोटोकॉल लागू करते हैं।

जब आपके ब्रांड की प्रतिष्ठा और लाभ 100% जलरोधी विश्वसनीयता पर निर्भर करता है, तो आप किसी कारखाने के सीखने की अवस्था पर सब्सिडी नहीं दे सकते। सख्ती से ऑडिट करें, पारदर्शिता की मांग करें और आणविक संलयन प्रौद्योगिकी में विशेषज्ञों के साथ साझेदारी करें।

अक्सर पूछे जाने वाले प्रश्न: आरएफ वेल्डिंग गुणवत्ता का ऑडिट करना

प्रश्न: फैक्ट्री के दौरे के दौरान मैं कैसे परीक्षण कर सकता हूं कि आरएफ वेल्डेड सीम "कोल्ड वेल्ड" है या नहीं?

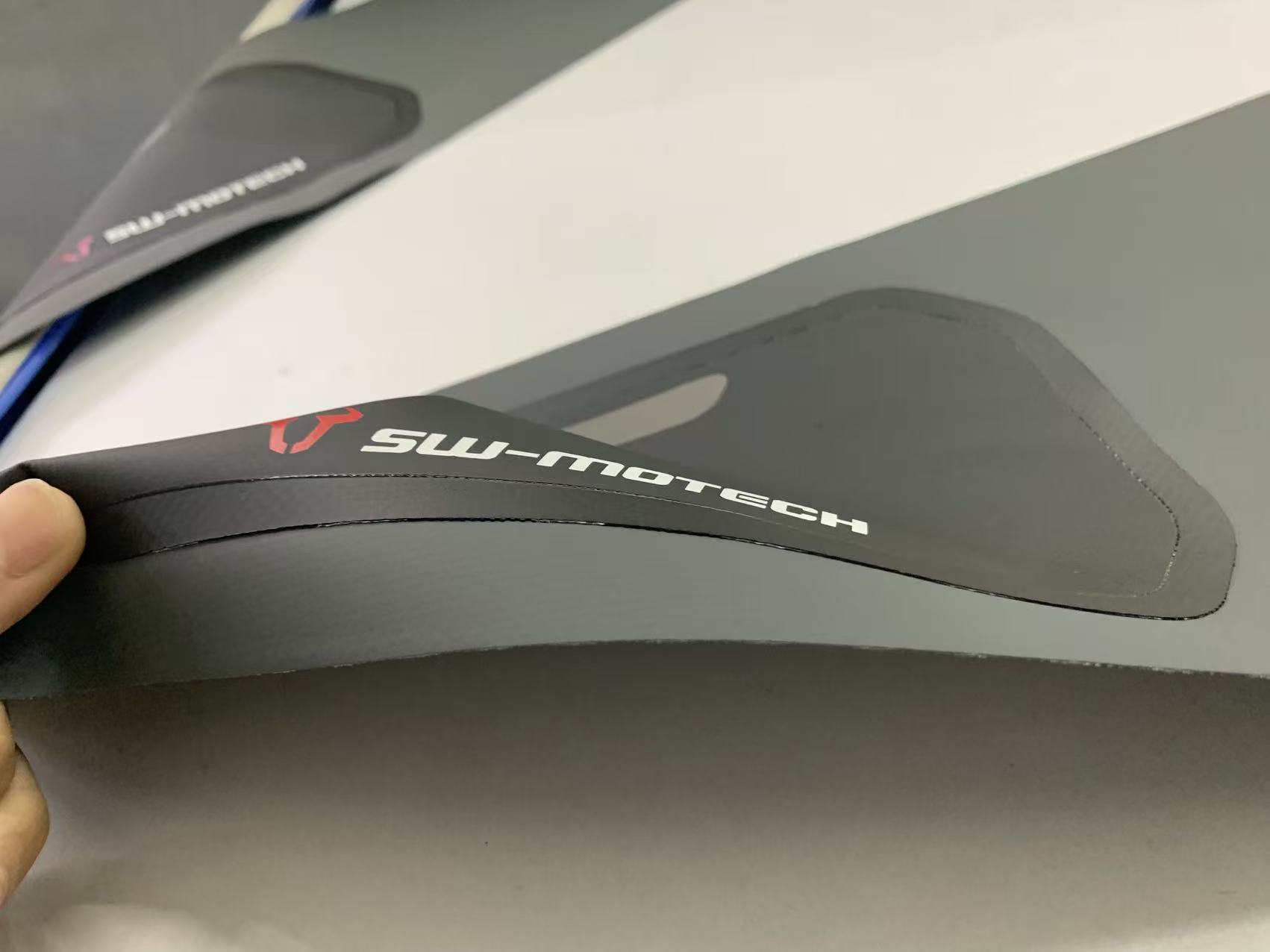

ए:सबसे विश्वसनीय मैन्युअल परीक्षण डिस्ट्रक्टिव पील परीक्षण है। सीवन के पार एक इंच की पट्टी काटें और दोनों परतों को अलग करने के लिए सरौता का उपयोग करें। एक आदर्श आरएफ वेल्ड में, बेस फैब्रिक कोटिंग वेल्डेड सीम के अलग होने से पहले ही फट जाएगी।

प्रश्न: मेरे वर्तमान आपूर्तिकर्ता की टीपीयू सामग्री सीम के आसपास जली हुई क्यों दिखती है?
ए:यह संभवतः थर्मल गिरावट या आर्किंग के कारण है। ऐसा तब होता है जब फ़ैक्टरी गंदे वेल्डिंग डाइज़ का उपयोग करती है, बहुत अधिक आरएफ शक्ति लागू करती है, या टीपीयू सामग्री की विशिष्ट मोटाई के लिए मशीन की आवृत्ति को ठीक से ट्यून करने में विफल रहती है।

प्रश्न: क्या पीतल डाई की गुणवत्ता अंतिम आरएफ वेल्ड को प्रभावित करती है?
ए:बिल्कुल। सस्ते, खराब मशीनी डाई गर्मी और दबाव को असमान रूप से वितरित करते हैं, जिससे विषम वेल्ड और कमजोर बिंदु पैदा होते हैं। प्रीमियम ओईएम फ़ैक्टरियाँ त्रुटिहीन किनारे-से-किनारे संलयन सुनिश्चित करने के लिए आपके उत्पाद की विशिष्ट ज्यामिति के अनुरूप कस्टम सीएनसी-मशीनीकृत पीतल डाई में निवेश करती हैं।
